碳酸锶

碳酸锶化学式SrCO3

分子量147.63

熔点1497℃

外观：白色粉末

溶解性：不溶于水，微溶于含二氧化碳的水和铵盐溶液。

加热至900℃分解成氧化锶和二氧化碳，溶于稀盐酸和稀硝酸并放出二氧化碳。

用途：用作电子元件材料、光谱试剂、烟火材料、制彩虹玻璃和其它锶盐的制备。

毒性：

吸入锶化合物粉尘，能引起两肺中等度弥漫性间质改变。最高容许浓度为6 mg／m3.工作时应戴口罩以保护呼吸器官.如同时有氨和无机酸排人空气时，宜用B型过滤防毒面具，以防止吸入锶化合物的粉尘.

　　一种以天青石为原料，经预处理，使用转化剂转化反应，净化处理、纯碳酸锶产品制取等四道工序生产碳酸锶的工艺方法，本发明的特征是:

    １、预处理是采取加入除钙剂并控制温度于６０～９０℃反应０．５～２小时的工艺，其中除钙剂的加入量为理论量的１２５～１７５％，可采用浓盐酸或浓硝酸作除钙剂，　

   ２、转化反应是采用碳酸氢铵作转化剂，将预处理过的天青石在氢氧化铵的存在下与固体碳酸氢铵相混合，于６５～８０℃反应３．５～７小时的工艺，其中氢氧化铵的用量为天青石量的１２０～１８０％，碳酸氢铵的用量为天青石量的１３０～１７０％，　

  ３、净化处理是加入８～１２Ｎ的盐酸，控制温度于６０～９０℃溶解反应，反应完全后加入除钡剂，随后再加入氢氧化铵至ＰＨ＝６～８的工艺，其中盐酸的用量控制在理论量的１０３～１１０％，除钡剂用量控制在理论量的２０～５０％，除钡剂可采用铬酸钾或铬酸钠或重铬酸钾或重铬酸钠或硫酸铵，　

  ４、纯碳酸锶产品制取是将氯化锶净化液控制加热至５０～８０℃，在氢氧化铵存在下加入碳酸氢铵饱和溶液进行反应的工艺，其中氢氧化铵的用量控制在理论量的１０２～１２０％，碳酸氢铵饱和溶液的加入量控制在理论量的１０２～１２０％.

      将菱锶矿和焦炭粉碎，按矿：焦=10：1(重量比)的比例配成混合料，经1150～1250℃温度下焙烧，使碳酸盐分解生成含氧化锶和其他金属氧化物熟料。熟料经三级浸取，浸取温度以95℃为佳，二、三级浸取可在。70-80℃下进行。浸取液使氢氧化锶浓度为：1mol/L，有利于杂质Ca2+、Mg2+的分离，向滤液加入碳酸氢铵进行碳化而得碳酸锶，再经分离、烘干、粉碎，制得碳酸锶成品。其SrCO3→SrO+C02↑SrO+H2O→Sr(OH)2Sr(OH)2+NH4HCO3→SrCO3↓+NH3·H2O+H2O综合利用法 从含溴、锶的地下卤水中，经提溴后的含锶母液用石灰中和，经蒸发浓缩、冷却，除去氯化钠，再经烧碱除钙，加碳酸氢铵使氢氧化锶转化成碳酸锶沉淀，再经漂洗、烘干，制得碳酸锶成品。其SrC12+2NaOH→Sr(OH)2+2NaClSr(OH)2+NH4HCO3→SrCO3+NH3·H2O+H2O.^[1]

高纯钛酸锶是制备钛酸锶基电子元器件PTC,MLC等的重要原材料。日本和国内的成都，武汉等公司多用高纯碳酸锶和高纯二氧化钛来固相高温合成钛酸锶作为居里点的调节剂.

    用于制造彩电阴极射线管、电磁铁、锶铁氧体、烟火、荧光玻璃、信号弹等，也是生产其他锶盐的原料;

    主要用于玻壳玻璃，磁性材料,金属冶炼,锶盐制备,电子元件,焰火.

    用作专用PTC热敏电阻元件(开关启动、消磁、限流保护、恒温发热等)生产的基础粉料;是生产锶盐的基本原料.

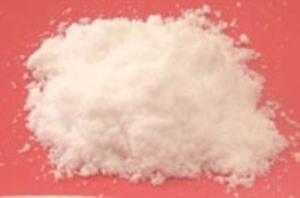

碳酸锶粉末

碳酸锶是一种重要的工业原料，广泛用于生产显像管、显示器、工业监视器、电子元器件等，碳酸锶还是制备金属锶及多种锶盐的主要原材料。近几年，大屏幕彩电、计算机用彩色显示器、高性能磁性材料等对高纯碳酸锶的需求量不断增加。日本、美国、德国等发达国家锶产品生产由于矿脉枯竭、能源费用上涨、环境污染等，产量逐年下降。

      据统计，我国已有20多家企业从事碳酸铭生产，总年产能力达到了28.9万吨，成为世界上最大的碳酸鳃生产国和消费国，并出口到世界各地，在国际市场享有较高的声誉。据海关统计，我国近年出口碳酸银量分别为:2003年7.87万吨、2004年9.8万吨、2005年n.3万吨，分别占全国总产量的34.25%、36.8%、39.7%，占国际市场贸易的52.5%、54.7%、57.8%。碳酸铭最主要的原材料天青石在世界上属短缺矿种，是不可再生的稀有矿产资源。我国天青石资源较丰富，占世界总储量的66%，分布在重庆、四川、甘肃、青海、新疆、云南、江苏、湖北等地。^[2]
