液压阻尼器
组成结构
结构

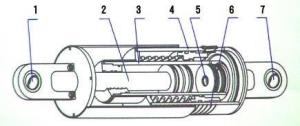

| 1.头部关节轴承 | 2.活塞杆 | 3.液压缸 |
| 4.贮油缸 | 5.阻尼控制阀 | 6.行程指示刻度 |
| 7.尾部关节轴承 |
适用范围
| 1.头部关节轴承 | 2.活塞杆 | 3.液压缸 |
| 4.贮油缸 | 5.阻尼控制阀 | 6.行程指示刻度 |
| 7.尾部关节轴承 |
技术参数
液压阻尼器是一种对速度反应灵敏的振动控制装置；
液压阻尼器主要适用于核电厂、火电厂、化工厂、钢铁厂等的管道及设备的抗振动。常用于控制冲击性的流体振动（如主汽门快速关闭、安全阀排放、水锤、破管等冲击激扰）和地震激扰的管系振动；
液阻尼器对低幅高频或高幅低频的振动不能有效地控制，该场合宜采用弹簧减振器。
性能特点
| 型号 | 额定载荷（Fn）（kN） | 缸径规格（mm） | 行程（mm） | 铰接轴尺寸（mm） | 闭锁速度（mm/min） | 闭锁后速度（mm/min） | 低速行走阻力（kN） |
| YZN1YZN2YZN3YZN4 | 6.3 | C40 | 150300 | 12 | 120～360 | ZN11,ZN21:12～120ZN12,ZN22:0 | 行程为150mm时：:≤0.01Fn或0.2之间的大值行程为300mm时：≤0.015Fn或0.3之间的大值行程为500mm时：≤0.02Fn |
| 16 | 15 | ||||||
| 48 | C63 | 150300500 | 25 | ||||
| 80 | C80 | 35 | |||||
| 120 | C100 | 45 | |||||
| 200 | C125 | 60 | |||||
| 320 | C160 | 70 | |||||
| 500 | C200 | 90 |
防腐性好
| 型号 | 额定载荷（Fn）（kN） | 缸径规格（mm） | 行程（mm） | 铰接轴尺寸（mm） | 闭锁速度（mm/min） | 闭锁后速度（mm/min） | 低速行走阻力（kN） |
| YZN1YZN2YZN3YZN4 | 6.3 | C40 | 150300 | 12 | 120～360 | ZN11,ZN21:12～120ZN12,ZN22:0 | 行程为150mm时：:≤0.01Fn或0.2之间的大值行程为300mm时：≤0.015Fn或0.3之间的大值行程为500mm时：≤0.02Fn |
| 16 | 15 | ||||||
| 48 | C63 | 150300500 | 25 | ||||
| 80 | C80 | 35 | |||||
| 120 | C100 | 45 | |||||
| 200 | C125 | 60 | |||||
| 320 | C160 | 70 | |||||
| 500 | C200 | 90 |
结构紧凑
动态响应快
主要零部件采用奥氏不锈钢材料，防腐性能好；
摩控阻力小
结构紧凑，且呈对称结构，安装空间小，受力更加合理；
摆动角
阻尼力大，且动态响应时间短；
寿命长
摩控阻力小，一般低于额定载荷的1%-2%；
高温工作
头部，尾部铰接采用关节轴承，允许多最摆动角为±6°；
