自锁电路

自锁电路

目录导航

继电器电路

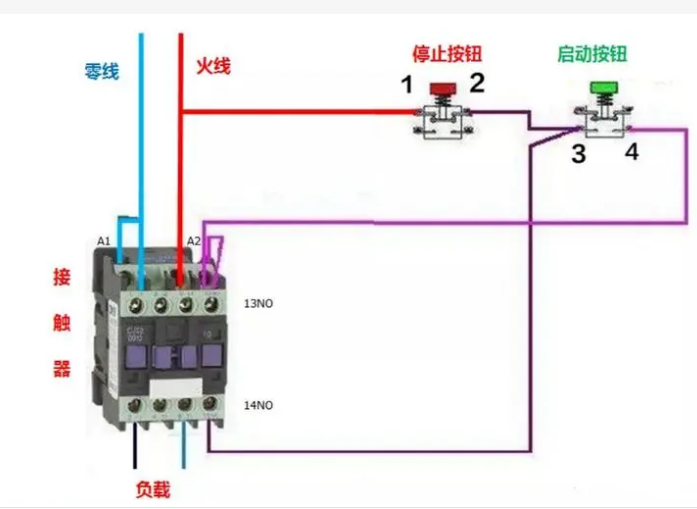

自锁电路自锁电路(3)可以将开关串联在继电器的主触点(继电器线圈)上。与此同时,将继电器的一个空余的副触点(常开触点)与开关并联(并且与主触点接通)。这样一来,按下开关,副触点(常开触点)吸合,电路通电;松开开关之后,由于副触点已经吸合,并向继电器主触点的线圈供电,线圈反过来又保持副触点吸合。再将线路从继电器输出端引出,电路就可以保持持续的通电了。

过流保护电路

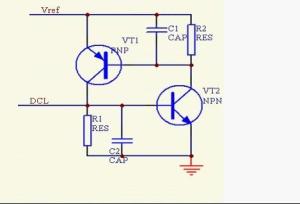

在电力电子器件驱动电路中,当做器件过流保护时需要加入自锁电路,防止进一步烧坏功率器件。如果驱动IC没有自锁功能就需要加入自锁电路。常用的最简单的自锁电路可以用两个三极管来实现,也已经被广泛使用。

参数C2的作用是维持VT2的继续导通,防止误动作,在上述电路的R1并联一按钮就可以实现人工复位。
