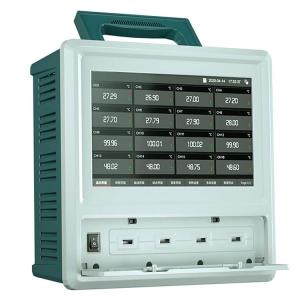

彩色无纸记录仪

16路万能输入彩色无纸记录仪采用日本SHARP公司5.6英寸彩色液晶屏显示测量数据（总览、数字显示、棒图显示、曲线显示）、历史曲线、信息（报警信息、累积报表）和功能画面（数据备份打印）。彩色记录仪外形为144×144mm，可输入标准电压、标准电流、热电偶、热电阻、毫伏和频率等信号。具有4路二线制传感器DC24V配电输出、12路继电器报警输出、4通道变送输出、流量积算、温压补偿、打印、远程通讯及即插即用普通U盘历史数据转存功能。彩色无纸记录仪

1、全铝密封外壳及内部屏蔽板，保证记录仪在恶劣环境中正常工作

2、间隔宽度达10mm的接线端子，保证方便稳定

3、翻盖式面板，保护前端的USB接口

1、、采用高速、高性能32位ARM微处理器，画面响应时间<0.2秒，同时实现16路信号的检测、记录、显示和报警

2、进口SHARP公司5.6英寸320×240点阵TFT高亮度彩色图形液晶显示，亮度可调

3、采用国际名厂元器和集成电路，确保整机高性能

4、大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据添加彩色无纸记录仪图片

5、集成硬件实时时钟，无纸记录仪掉电情况下时钟也能准确运行

6、记录仪在85VAC-265VAC范围内正常工作

7、采用先进无跳线技术，仪表万能输入

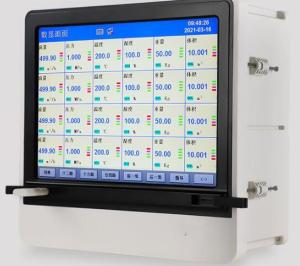

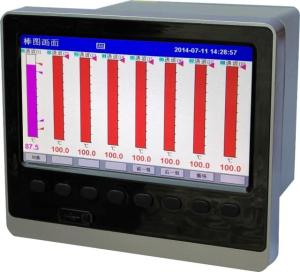

1、提供曲线显示、棒图显示、数字显示、总览显示（可以同时显示16各通道实时数据）等多种中文画面

2、提供全新的T6输入法，可输入中文、英文、数字、特殊符号、上下标等，解决特汉字及殊单位的输入问题

3、提供横向、纵向曲线走纸方式，提供标尺显示

4、每4组曲线显示可以自由组合，自定义曲线颜色

1、信号全量程精度±0.2%

2、记录仪各输入、输出通道间完全隔离

3、每个通道均支持流量积算功能

4、软件密码锁保证用户组态安全

5、内置GB2312二级汉字字库（6500汉字）

6、中文菜单组态，可自由组态并显示工程位号、工程单位

7、工程量显示数值达到4位半，显示范围-9999-19999，还支持真空度运算及科学计数法显示

8、报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息

9、记录仪提供16天小时报表、128天8小时班报、192天12小时班报、1年日报+月报等多种报表形式

10、4组温压补偿，支持孔板、涡街等流量计，用于对蒸汽、水、一般气体等介质的补偿运算

1、通过通讯接口将记录仪历史数据备份到计算机

2、使用1个USB2.0接口，通过普通2G U盘将彩色无纸记录仪内部数据备份到计算机

3、通过面板式微型打印机打印数据及曲线表

1、电脑通过RS-485和RS-232C接口与记录仪连接，对无纸记录仪进行远程监控、数据采集、数据备份等操作

2、通过标准MODBUS RTU协议和OPC接口软件包，可无缝连接各种软件。除支持云润公司DataManagement数据3、管理软件外，还支持iFix、组态王、MCGS、力控等通用工业组态，无需专用无纸记录仪驱动。

4、支持FAT32文件系统，Windows可自动识别备份文件，无需格式转换

显示器：5.7 英寸 320x240 真彩 TFT 图形液晶显示屏，亮度 350cd/m2 ，CCFL 背光，宽视角

基本误差：± 0.2％F.S

输入规格：全隔离万能输入：1~12 通道信号输入，通道间全隔离，隔离电压＞400V。

输出规格：配电：八路配电，2 组 24VDC 输出，输出电流 100mA/ 组

八路可组态继电器触点输出，触点容量为 3A 、250VAC（阻性负载） 默认为常开触点。

补偿运算：

蒸汽......... 根据 IFC67 公式计算蒸汽密度补偿蒸汽的质量流量。

一般气体.. 温度、压力补偿测量标准体积流量。

天然气..... 温度、压力补偿测量标准体积流量。

液体........ 温度补偿测量标准体积流量或质量流量。

补偿范围：

蒸汽 ： 压力 0.1-4.5MPa 温度 100-500℃ 密度 0.1-100Kg/m3

比焓 2508-3224KJ/Kg

一般气体： 压力 0-60MPa

温度 -100-500℃ 液体：温度 － 100-500℃

累积范围：0~99999999通讯、 打印 ：

通讯接口：RS232C 或 RS485

波特率：1200、2400 、9600、57600 打印接口：RS232C 直接连接串行微型打印机

记录时间：

记录间隔：1 、2 、5 、10 、15 、30 、60 、120 、240 秒可选。彩色无纸记录仪

记录长度：36 小时／笔（记录间隔 1 秒）～360 天／笔（记录间隔 4 分）

数据备份和转存:64M~512M CF 卡可选（64M CF 卡备份时间<30 秒，可以备份 51 台仪表的历史数据）；

热电偶冷端补偿误差： ± 1℃

断电保护：

内置 FLASH 存储器，保护参数和历史数据，断电后可永久保存。集成硬件时钟，掉电后也能准确运行。

开关电源 85VAC～265VAC、50Hz ± 5％电源 ：

环境温度：0 － 50℃

环境湿度：0 － 85％RH

注1：记录仪总通道数为模拟输入与频率输入通道数之和

注2：频率输入F4、F8、F12、FB4、FB8、FB12、FP4、FP8和FP12不能同时指定

注3：报警继电器输出J6和J12不能同时指定

注4：通讯接口C3、C4和C5不能同时指定

注5：SWP-ASR600记录仪只支持云润企业专用微型打印机

注6：模拟变送输出只支持4-20mA信号输出。

SWP-ASR610、SWP-ASR612不能指定AO1、AO2、AO3和AO4输出。

SWP-ASR605、SWP-ASR606、SWP-ASR607和SWP-ASR608不能同时指定频率输入F4、FB4、FP4和变送输出AO1、AO2、AO3、AO4。

选型举例

SWP-ASR612-1-0/J6/P4/C2/USB

144×144×220mm的12路简体中文版彩色无纸记录仪，带6个继电器输出，带4路DC24V馈电输出，带RS232通讯接口，记录仪出厂时另带2G U盘1个，附分析软件。
