地质剖面图

（1）确定剖面方向，一般均要求与地层走向线垂直。

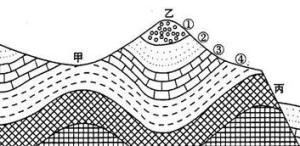

地质剖面图（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。如果实际剖面长度是 30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。

（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。

（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。

（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。

（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。

       如果是横穿构造线走向进行综合地质观察时，应绘制信手地质剖面图，它表示横过构造线方向上地质构造在地表以下的情况，这是一种综合性的图件，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。

       路线信手地质剖面图中的地形起伏轮廓是目估的，但要基本上反映实际情况，各种地质体之间的相对距离也是目测的，应基本正确，各地质体的产状则是实测的，绘图时，应力求准确。

       图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称。
