吊钩秤

电子吊秤采用一体式传感器设计，铝合金外壳，轻便坚固 ；具有去皮置零、重量暂留、分度值切换、累计功能；五位40mm超高亮LED数码管显示；特有自动累计功能，适合各种贸易结算。

根据QB1563的规定编制，含义如下：

O□S-□□ -□□

O类别(吊钩秤)

S示值形式(数字)

规格(以吨为单位)

修改序号(以A,B,C......表示)

量程规格

吊钩秤用以吨（T）为单位的最大量程表示。对于最大量程小于1吨的吊钩秤，型号中的规格用去掉小数点表示。例如0.5用05表示，5㎏用0005表示。

基本参数

吊钩秤的基本参数有准确度等级、检定分度值e、最大称量（Max）、最小称量（Min）和工作级别。

吊钩秤的基本组成部分，由最上面的一个吊环钩子，加一个仪表加在中间，然后下面一个吊葫芦，就是钩住货物的。然后固定好吊环钩子放在行车上，只要将货物挂在吊葫芦上悬空就可以通过中间的仪表部分显示出物体重量。^[1]

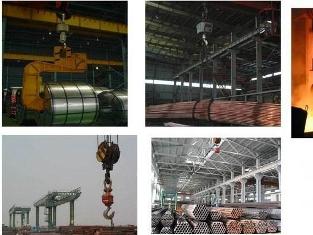

吊钩秤应用场合吊钩秤一般用于钢铁加工、机械制造、汽车生产、物流仓储、铁路港口、冶金化工、集贸市场等需要装卸、行运、计量、结算等场合。常见型号有：0.1T、0.5T、1T、2T、3T、5T、10T、20T、30T、50T、100T、150T、200T等等。

1、从结构特点上可分为表盘吊钩秤和电子吊钩秤。

2、从工作形式上可分为钩头悬挂式、行车式、轴座式、嵌入式四种。

（单轨电子吊钩秤主要应用于屠宰肉联、肉食批发、仓储超市、橡胶制造、造纸等行业，进行悬挂轨道上物品的称重。钩头秤主要应用于冶金、钢厂、铁路、物流等有高度限制场合的大吨位货物称重，如集装箱、钢包、铁水包、卷材等。起重量限制器主要用于冶金、物流、铁路、港口、工矿企业起重机工作过程中的超载保护。）

（钩头悬挂式吊钩秤影响吊车起升货物的高度；行车式、轴座式吊钩秤需要对吊车进行改造，维修时影响吊车作业；而嵌入式吊钩秤是在吊车的某一部位加装称重环节、不影响起升高度，也不影响吊车作业，是行业发展的一个方向。）

3、从读数形式上又可分为秤体直显式（即传感器与秤体一体化），有线操作盒显示（吊车操作控制），大屏幕显示和无线传输仪表显示（可以和微机联网）四种。

（直显式电子吊秤广泛应用于物流仓库、工厂车间、集贸市场等领域的材料进出统计、仓库存量控制、成品重量称重。无线数传式钢结构电子吊秤广泛应用于铁路码头、钢铁冶金、能源矿山、厂矿企业等恶劣工矿场合的货物装卸称重。）

4、从传感器形式上又可分为电阻应变式、压磁式、压电式和电容式四种。

5、从使用环境上分为常温型、高温型、低温型、防磁绝缘型和防爆型。（防磁防热吊秤称量准确、功能丰富、操作简单、配置多样，防磁防热性能卓越，被广泛应用于轧钢、冶炼、铝水包、钢水包、电解铝、电解铜、电磁吸盘吊、电炉炼铁等高温强磁、多粉尘环境进行称重计量。防爆电子吊秤可用于危险气体或粉尘场合，如涂料、油漆、制药、石化、军工等行业。）

6、从数据稳定化处理上又可分为静态型、准动态型和动态型三种。

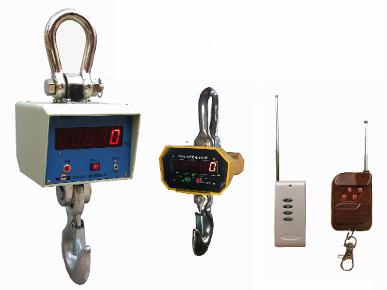

直显吊钩秤直显吊钩秤，也称直视吊钩秤，是一种秤体直显式吊秤，即传感器和秤体一体化，有显示屏，可直观读取称重数据，适用于物流仓库、工矿企业、加工车间、集贸市场、货站运输等良好工况的进出统计、存量控制、重量称重等等。直显吊秤一般具备自动累计、去皮、远距离去皮、数值保持、显示分度值、超载限制、欠载提醒、低电报警功能。

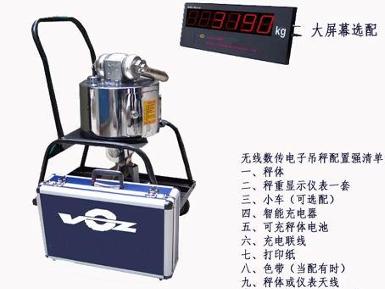

无线吊钩秤主要由秤体（高强度吊钩、卸扣、全钢外壳、前盖、后盖、无线发射机、秤体电池、传感器和保护板等等）、无线智能称重仪表套装（无线接收机、充电器、天线、仪表电池、打印纸、说明书等等）、推车等部分组成。内置电池，直接在后盖进行充电。吊钩、卸扣均进行表面镀镍处理，全钢外壳采用特殊防腐工艺处理，整秤外形美观，安全耐用。旋转吊钩设计，保证正面读数。传感器两侧设有保护板，安全可靠。

将吊钩秤的吊环挂在起重机的吊钩上，当吊秤的吊钩上挂上物品后，秤体内的传感器受到拉力产生变形，进而电流发生变化，变化的电流经A/D转换成电信号，然后发射机再将无线电信号发出，接收机接收到信号再传输给仪表，经过仪表的转换计算，最终显示出来。无线吊钩秤一般具有自动计量、节能运行、远程操作、去皮、累计、累显、背光、数据保持、存储、设置打印、查询、智能控制、分度值可调、信号频率可调、故障率低、超载报警、防作弊、维护简单等特点。被广泛应用于钢铁、冶金、化工、港口、铁路等较为恶劣的工况或大型物流场合。

无线吊钩秤

表盘吊钩秤可单独使用，常用于石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量，同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。表盘吊秤的主要型号有：5寸表盘、10寸表盘、500KG、1000KG、2000KG、4000KG、5000KG、10000KG、20000KG、AP Danymometer、AP Crane Scales等。

从工作形式上可分为钩头悬挂式、行车式、轴座式、嵌入式四种；

从读数形式上又可分为秤体直显式(即传感器与秤体一体化)，

有线操作盒显示(吊车操作控制)，

大屏幕显示和无线传输仪表显示(可和微机联网)四种；

从传感器的形式上又可分为电阻应变式、压磁式、压电式和电容式四种；

从使用环境上分为常温型、高温型、低温型、防磁绝缘型和防爆型；

从数据稳定化处理上又可分为静态型、准动态型和动态型三种；

优点：

1、减少作业环节，加快计量速度，节省人力、物力、时间，使货物在起吊、装卸过程中完成计量。

2、不占场地，使用方便灵活。

3、可以使计量工作连续进行，并起到监视控制作用。如在有色行业的电解车间、冶金铸造场合，可以适时监测铝（钢）水包内铝（钢）水的重量，达到最大利用设备、节省能源的目的。

4、实现计量数据远传，集中监视，使人离开恶劣和危险的工作环境。

5、易于和吊车控制系统结合在一起，减少岗位设置。该公司新近开发的适合电解铝车间的多功能吊车机组电子吊秤，与吊车遥控器有机地结合在一起。

5、计量检定方便，误差修正简单。

6、功能多、精度高、防作弊性强、维护费用低。

缺点：

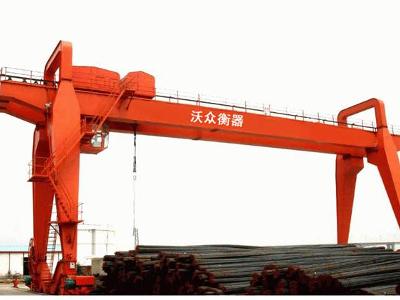

天车秤钩头悬挂式吊钩秤影响吊车起升货物的高度；行车式、轴座式需要对吊车改造，维修时影响吊车作业；嵌入式是在吊车的某一部位加装称重环节、不影响起升高度，也不影响吊车作业，是行业发展的一个方向。

吊钩秤广泛应用于钢铁、金属、物资、造纸、化工、五金、塑胶、包装、食品、药业等企业。

·准确度等级               OIML III

·去皮范围                100% F.S.

·读数稳定时间            5-10秒

·极限载荷                500% F.S.

·最大安全载荷        125% F.S.

·秤体距离钢水液面最小安全散热距离：1000℃/1.5m，1200℃/1.6m，1400℃/1.8m，1600℃/2.0m

·CE认证

◆吊钩秤良好的动态称重性能，不因重物的晃动而影响称重结果。

◆超载、欠载提醒显示、低电压报警、电池容量低于10%时报警。

◆吊钩秤具有自动关机功能，杜绝因忘了关机而造成电池损坏。

◆吊钩秤完善的计算机通信接口和大屏输出接口能接电脑。

◆吊钩秤全钢结构外壳，美观、坚固、抗振动耐冲击、防水性能好。

◆吊钩秤20键薄膜轻触有感键盘，声音蜂鸣提醒，操作方便灵活。

◆吊钩秤良好的抗电磁干扰性能，可直接用于电磁吸盘上使用。

◆秤体天线保护装置、智能充电器、充电快捷、自动切电保护。

◆本产品电子秤性能稳定可靠、功能完善、体积更小、智能更强。

◆此款吊钩秤外表面全镀镍，防锈防腐蚀，还有防火、防爆型可选。

◆吊钩秤配带移动四轮搬运小车，增加电子吊秤服务范围。

◆吊钩秤秤体机壳顶部固定垫片吊环，一切为了客户所想。

◆吊钩秤的秤体电池盒固定架四周保护和弹簧开关，细心服务。^[2]

产品标准：GB/T11883-2002《电子吊秤》

显示范围：4%最大秤量

去皮范围：20%最大秤量

读数稳定时间：≤10秒

超载报警值：最大秤量+9e

安全载荷：150%最大秤量

极限超载：400%最大秤量

连续使用时间：≥70

电源：全密封充电铅酸电池6V/7Ah

充电器：DC9V/1000mA

使用温度范围：-10℃~+40℃(14℉~104℉)

使用湿度范围：20℃时，≤85%

遥控器接收距离：15米

遥控器电源：7#电池1.5V×2

▏ 大屏幕点阵液晶显示，可显示全中文国标一、二级汉字、英文、各种符号等，输入全汉字，显示更直观、清晰，并带有背光显示，便于在无灯光照明下使用。

▏ 题头输入一次可输入10行，例如可输入公司名称、过磅员、钢材型号等，打题头时即会自动打印出输入过。

▏ 可选配高温隔热和大屏幕。

▏ 显示器有自动关机功能。

▏ 人机对话，全键盘标定，多项目动功能，随意设定，数据管理丰富，多种储存和打印。

▏ 具有分类存贮功能，可以存贮100种货物，每种货物99磅次的计量值，总累计次数为1664次。

▏ 交直流两用，内置充电电路，接通交流电自动充电，实时时钟电路，断电保护。

▏ 可进行连续负秤称量，具有累加、累减功能。

▏ 超载报警功能，超载时上方显示"超载"蜂鸣器报警。欠压指示数据保持，仪表在关机后设置和称重的数据仍能保持。

▏ 内置微型打印机，打印多种形式磅单，点阵打印机，可打印全中文国标一、二级、汉字、英文、数字及各种符号等。

▏ 内置频率合成接受机，可使用键盘调频，仪表可以完全互换，采用国际通用频率230NHz和450MHz。

新增单价输入，可自动计算货物总价，方便货物买卖。

▏ 串行接口方式：RS-232、20MA电流环输入、标准的RS-232接口与计算机联网通信。^[3]

1、使用前，应将相应的电池装入吊钩秤秤体和手持器（遥控器或称重仪表）中。

2、严禁超载，所称量物品的重量不得超过吊钩秤的最大量程。

3、适时检查吊钩秤的卸扣(吊环)、吊钩与被吊挂物体的轴销之间是否存在卡死的现象，即在垂直方向的接触面应在中心点位置，不得在两个侧面接触而卡死，应有充分的自由度。

4、空中运行时，吊挂物体的下端不得低于一个人的高度，操作人员与吊挂物体应保持1米以上的距离。严禁在电子吊钩秤下方严禁站人，以免发生意外事故。

5、严禁用吊具组斜拉提升物体。

6、不工作时，吊钩秤、索具、吊装工夹具不允许悬挂重物，应进行卸载，以免使零部件产生永久性变形。

7、严禁对有屏显的吊钩秤进行撞击破坏，避免对吊钩秤进行剧烈扳动或撞击。

8、对吊钩秤要进行定期检查、维护保养，保持吊钩秤的整洁，注意防晒防潮防尘。

9、非耐高温、防爆或防磁吊钩秤不得用于高温或易爆或强磁场场合。

10、吊钩秤出现欠电显示指示时，要及时充电；长期不用时，要放置在阴凉干燥通风场合，并定期充电。

11、大风雪或雷雨等恶劣环境下尽量少用电子吊钩秤。

12、不得对吊钩秤上的零部件进行随意拆卸。

吊钩秤上部和下部相连接的起重机械相关零部件和吊具，说得具体一点就是各类吊钩和各类吊具。各类吊钩和各类吊具的技术标准、安全规程以及使用维护注意事项等具体内容很多，按设计、制造、使用三个阶段来划分，可概括如下：

1、设计阶段

①承载结构应力求简单，受力明确，传力直接，减少应力集中的影响。

②设计时应考虑动载、磨损、腐蚀、温度、工作环境等因素对安全性能的影响。

③承载结构应有足够的强度、刚度和稳定性。④承载结构的材料通常推荐使用延伸率高，冲击功较大的低合金钢等钢材。

2、制造阶段

①承载件表面与内部应无足以影响使用的缺陷，且应有良好的抗疲劳性能。

②锻件纤维走向、轧制件轧制方向应力与受力方向保持一致。对采用气割等方法加工表面形成的热影响区必须予以消除。

③制造材料、外购零部件必须有制造单位的合格证等技术证明文件，否则应进行检验，查明性能合格后方可使用。

④高强螺栓连接应按技术设计要求使用专用工具拧紧。

⑤经检验合格的产品，制造单位应在其适当位置作出不易磨损的标记，并签发合格证。标记内容至少应包括：额定起重量(极限工作载荷)、检验标志、生产编号、制造日期、制造单位；合格证内容应包括主要技术性能参数；产品售出时，应附有安全使用、维护保养说明书。

3、使用阶段

①强调使用过程中的定期安全检查。

②有明确的报废标准。^[1]

吊钩秤的安全标准可以用起重机械的安全标准来审视。

 1、涉及电子吊秤的机械设计可分为结构设计和强度设计，两者对安全都很重要。这里想就结构设计多说两句。电子吊秤的结构形式很多，本文也只能选择其中两种常见的形式加以分析比较。以传感器的受力方式来分：

第一类结构：传感器受拉力，例如使用S型传感器、LN拉式传感器。

 第二类结构：传感器受压力，例如使用扭环式传感器、轮辐式传感器。

在传感器受拉力的吊秤中，又可以分三种：

 ①采用通用型的S型传感器，即两端内螺纹的S型传感器，再通过上、下连接件分别连接卸扣和吊钩(上部也有直接连接吊环螺钉的)。多用于10t及以下量程。

②采用通用型的LN型拉式传感器，即两端外螺纹的LN型传感器，再通过上、下连接件分别连接卸扣和吊钩。多用于1～50t量程。

 ③整体式S型传感器和LN型拉式传感器，即取消上下螺纹，将上、下连接件和传感器做成一个整体，可以直接连接卸扣和吊钩。

前两种结构都有螺纹连接承载全部载荷。我们知道，螺纹是机械连接中应用最为广泛的一种。可能是因为应用太普遍了，在当今科学技术迅猛发展的今天，人们往往自然地偏重高技术，象螺纹连接这类“一般技术”往往不被重视，忘记了这是应予特别注意的零部件，忽视了不少技术细节。螺纹是一种复杂的表面，影响其疲劳寿命的因素比较多，可靠性就比较低。具体到电子吊秤中，主要受力结构件的承载螺纹而言，可能的影响因素有：

①采用高强材料，缺口敏感性强。制造过程中材料的热处理，机械加工的表面粗糙度、圆角，乃至原材料中的杂质多少和形态都会对螺纹的寿命产生影响。

②拧紧力矩的控制不当，使螺纹受到过大的预紧力。

③由于连接件设计不当，或机械加工精度低，或使用不当，都有可能在使用中使螺纹受到偏心载荷，恶化螺纹的受力状况。

同是传感器受拉力，采用通用型的S型传感器和LN传感器的设计，同是螺纹连接，其安全性也有所不同。

2、制造

制造过程也是保证机械安全性的关键。

①材料自身的质量对产品的安全性影响不可轻视。笔者曾对钢材市场上的不同厂家的40Cr棒材做过分析，其质量差别还是很明显的。对于起重结构件来说不能仅仅看其化学成分和机械性能，金相检验也是必要的。这对有缺口敏感性的高强材料而言，钢材的晶粒度、钢材中夹杂物的等级对结构件疲劳寿命的影响更明显。

②制造技术对吊秤机械安全的影响是不言而喻的，主要体现在主要受力结构件的锻打、热处理、机械加工三个方面，部分大量程产品可能会有焊接。衡器生产企业规模通常都不大，往往不具备锻打和热处理能力。需要选择合格的专业生产厂家，并注意加强产品的验收环节。

③产品标识和安全使用维护说明。电子吊秤作为计量产品，相关的准确度等级、计量器具制造许可证等标志清楚，有关计量的使用的说明也很详细。但是，很少有厂家标明电子吊秤的起重工作级别，尽管电子吊秤的国家标准中规定“与起重机配合工作的电子吊秤应按GB/T3811-1983中4.1.3确定其工作级别”。笔者不止一次发现，用户在使用非常频繁的起重机上使用普通的电子吊秤，导致断裂事故的发生。至于其它使用过程中有关机械安全的注意事项，电子吊秤厂家明确列出的也不多。而且，与其它起重吊具不同的是，电子吊秤通常有外壳将部分机械结构和电子仪表罩起来，一般的起重工自然难以用常规方法进行安全检查，安全隐患也就更难以发现。一般电子吊秤也没有采取措施限制使用次数或规定使用期限，实际上也是一种安全隐患。

3、使用

除了上面提及的因为制造商产品标识和安全使用维护说明上的不足引起的安全问题以外，也有用户方面原因引起的，例如：

①起吊过程中斜拉，使得电子吊秤受力状况恶化。

②配套的下部吊具不当，使得电子吊秤受力状况恶化。

③配套使用的上部吊钩太大，限制了电子吊秤在吊钩中自由转动，可能使电子吊秤受到弯矩作用，对于结构中有螺纹连接的吊秤尤为不利。^[5]

1、在关机状态，按【去皮，开/关】键，接通电源，仪表显示软件版本号：〖Uer3.3〗，1秒钟后仪表进行：〖000000〗--〖999999〗自检。自检结束后，显示电池电量：〖Pbt85〗 ，进行零位初始化。正常情况显示:〖0〗

a.如显示：〖HHHHHH〗 表示开机时底秤零位过高，第一次使用时，可通过重新标定使显示值回零。

b.如显示：〖LLLLLL〗表示开机时零位太低，1.5秒后显示：〖-OUEr 〗表示负溢出，检查传感器零点输出是否< -1 % F·S。

★注：Pbt85表示电池电量为85 %；〖OUEr 〗表示称量正溢出。

红按钮：表示【去皮，开/关】键；绿按钮：表示【*】键。

3、在通电状态，持续按住【去皮，开/关】键，5秒后显示电池电量：〖Pbt85〗 这时放开【去皮，开/关】键，自动切断电源。

4、省电模式和自动关机

当称量持续稳定大于5分钟后，LED显示屏显示一个提示符〖- 〗进入省电模式，当称量有变化时，返回正常称重显示。当称量持续稳定大于30分钟后，自动切断电源。

5、当电池电量< 20%时，显示器闪烁，以提醒用户及时充电。当电池电量< 10%时，自动切断电源，以防止电池过放电。

6、秤体显示窗口的关闭（此功能适用于配无线大屏幕使用）

在正常称重状态，按【*】键三秒左右后松开，显示〖- 〗此时关闭秤体显示窗口，但232串行口还向大屏幕传送数据，即大屏幕显示称重数据。如要解除显示窗口的关闭，按【*】键三秒左右后松开，返回正常状态。

1、即时去皮：在指示灯熄灭状态下，将重物吊起，待称量稳定后，按【去皮，开/关】键。

（1）若重量<10%F•S，作置零处理，显示置零，〖去皮〗指示灯熄灭。

（2）若重量>10%F•S，作去皮处理，显示净重，〖去皮〗指示灯点亮。

★注：称量稳定时，〖稳定〗指示灯亮。

2、延迟去皮：持续按住【去皮，开/关】键3秒后，显示：

〖tAr—9〗 ，这时放开【去皮，开/关】键，显示值以每秒减一的速度显示〖tAr—X〗 。此时，将重物吊起。当显示〖tAr-0〗后，进行自动去皮。若称量还没有稳定，显示〖-----〗 ，等待称量稳定后自动去皮，显示值置零，同时〖去皮〗指示灯点亮。

3、皮重清除：在〖去皮〗指示灯点亮状态，按【去皮，开/关】键，清除皮重，显示毛重值，同时，〖去皮〗指示灯熄灭。

在正常称重状态，按【*】键，显示累计次数如〖n 36〗,再按【*】键，显示累计重量高4位如 〖H 12〗 ，再按【*】键，显示累计重量低4位如〖L 3580〗，即累计次数为36次；累计重量为123580。

在上述显示状态，按【去皮，开/关】键键，将累计次数和累计重量清除。再按【*】键二次，显示自动累计状态〖AUt X〗

X = 0表示手动累计状态X = 1表示自动累计状态

此时按【去皮，开/关】键，可选择自动和手动累计状态。按【*】键，返回正常称重显示。★注：在自动累计状态，当称量 ﹥20d且稳定时，将显示值进行累计。在进入下一次累计，必须使显示值有一个 ﹤20d的过程。

称重值的显示（非遥控吊称）

在正常称重状态，按【*】键，显示前次称重值如显示〖1000〗

表示前次称重值为1000。

显示值保持与解除( HOLD )

按【H】键将显示值保持，称重变化时，显示值保持原值不变。

再按【H】键解除显示值保持状态，进入正常称重显示。

在显示值保持状态，30秒后，自动解除保持状态。

置零、去皮与皮重清除( →O←)

在〖去皮〗指示灯熄灭状态，若称量稳定，当称重量<10%F.S，按【→O←】键，显示值置零，〖去皮〗指示灯熄灭，即置零处理，当称重量>10%F.S时，按【→O←】键，显示值置零，〖去皮〗指示灯点亮，即去皮处理。

在去皮指示灯点亮状态，按【→O←】键，清除皮重，〖去皮〗指示灯熄灭。手动累加（∴）

称重稳定，且>20d时，按【∴】键将显示值进行累加，并显示累加次数n 32，2秒后返回称重显示。

功能操作 （*）

按【*】键，显示累计次数n 36

再按【*】键，显示累计重量高4位H 12

再按【*】键，显示累计重量低4位L3650

 注：在上述三种显示状态，按【→O←】键，清除累计量，并返回称重显示再按【*】键，显示自动累计状态Aut 0

此时按【→O←】键，可选择手动/自动状态，0或1。

0表示手动累计状态，1表示自动累计状态，即称重>20d稳定后将显示值自动累计，下一次自动累计，必须使称量<20d。

按【*】键返回正常称重显示。

关机（H →O←）

同时按下【H】【→O←】键，显示器显示电池电量Pbt85，2秒后切断吊秤电源。

开机必须按秤体上的电源开关【去皮，开/关】键。

…………仪表充不上电……………………

如连接充电器没有反映(即充电器上显示窗无电压显示)，则可能是仪表过放电(电压在１Ｖ以下)，充电器无法检测，可先按住充电器放电按钮，再插仪表。

…………仪表开机后无称重信号…………

请检查秤体电池电压是否正常，插上发射机天线，接通发射机电源，如还无信号，请检查仪表频道是否与发射机相对应。

…………打印字符不清楚或打不出字符…………

请检查色带是否脱落或色带无印色，更换色带。(色带的更换方法：装上色带后，按住旋纽顺时针轻转几圈即可)。

…………打印机走纸困难…………

积尘太多，应清洗打印机头，可加微量的润滑油。

…………数字乱跳…………

附近有同频率的电子秤干扰，可更改称体和仪表的频率。

…………如接通秤体部分电源发现电池线发热或电池发热…………

请将电池播头拔下后重新插到^[6]
