交叉圆柱滚子轴承

目录导航

型号与种类

　　1、具有出色的旋转精度

　　交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，

　　滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜货滚子之间相互磨察，有效防止了旋转扭矩的增加。另外，不会发生滚子的一方接触现象或者锁死现象；

非标准交叉滚子轴承

[2]

同时因为内外环是分割的结构，间隙可以调整，即使被施加预压，也能获得高精度的旋转运动。

　　2、操作安装简化

　　被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，所以安装时操作非常简单。

　　3、承受较大的轴向和径向负荷

　　因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相

　　互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。

　　4、大幅节省安装空间

　　交叉滚子轴承的内外环尺寸被最小限度的小型化，特别是超薄

　　结构是接近极限的小型尺寸，并且具有高刚性，所以最适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。

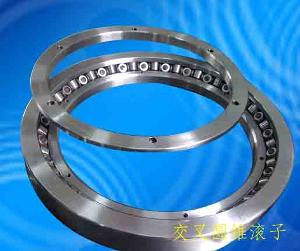

交叉圆锥滚子轴承

RB型（外圈分割型）

RB系列型号为交叉圆柱滚子轴承的基本型，内、外环尺寸被最小限度地小型化，其构造是外环是分割型，内环是一体设计，适合于要求内环旋转精度高的部位。

RE型（内圈分割型）

RE系列型号是由XRB型的设计理念产生的新型式，主要尺寸与XRB型相同。其构造是内环是分割型，外环是一体设计，适合于要求外环旋转精度高的部位。

RU型（内、外圈一体型）

RU系列型号由于已进行了安装孔的加工，就不需要固定法兰和支撑座。另外，由于采用采用带座的的一体化内外环结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。能用于外环和内环旋转。

CRBC型（外圈分割型）

CRBC型构造是外环是分割型，内环是一体设计，带保持架满装滚子轴承。适合于要求内环旋转精度高的部位。

CRBH型（内、外圈一体型）

CRBH系列型号内、外环都是一体结构，用于外环和内环旋转。

RA型（外圈分割、超薄型）

RA系列型号是将RB型内、外环厚度减小到极限的紧凑型。适合于需要重量轻、紧凑设计的部位，例如机器人和机械手旋转部位。

SX型（外圈分割型）

SX系列型号结构与RB系列类似，外环是两分割的结构，通过三个弹簧卡环连接，内环一体设计，适用于要求内环旋转精度高的地方。

XSU08型（内外圈一体型）

XSU08系列与RU系列相近，内外环已进行了安装孔的加工，就不需要固定法兰和支撑座。另外，由于采用采用带座的的一体化内外环结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。能用于外环和内环旋转。

简介

尺寸范围

　　XR系列交叉滚子轴承的设计能在较小的空间内提供较高的旋转精确度和刚度，大幅度节省材料成本。这类轴承是将两套轴承滚道和滚子按直角十字交叉安装在一起，相邻滚子朝相反方向，滚子与滚子之间安装有隔离块，滚子上还装有支撑垫片，这使得滚子的两个半列容进同一空间内。轴承的夹角和锥形几何形状使得轴承有效跨度要比轴承本身的实际宽度大好几倍。
