制动电阻柜

目录导航

制动电阻柜

、应用场合

电梯、塔吊、起重机大车及吊钩、提升机、倾斜式带式输送机、龙门刨床、油田磕头机等大功率变频能耗制动场合

二、型号定义

三、性能特点

耐压:AC2500V/1min 50Hz

电阻额定温升:375℃,短时/重复40%ED

温度保护:

1、120℃常闭温控开关，串接于变频器主回路接触器线圈

2、带风机的电阻箱，当温度达到65℃，自动打开散热风扇进行强制风冷

IP等级:IP20

电阻规格:波纹电阻

接地阻值:DC12V 25A恒流源小于0.1Ω

短时过负荷能力:10倍功耗5秒，7倍10秒

包装：木箱+PE封装

与同类产品相比优点（2009年重点推出）:

1、体积更小；

2、考虑热的层效应，温度更低；

3、因全部为敷铝锌板制作，接地连续性良好；

4、防护等级严格的IP20；

5、冷却风机根据温度判断，自动打开；

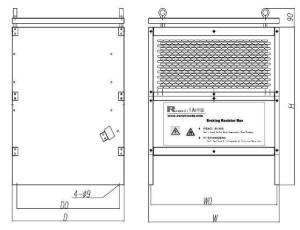

四、外型尺寸

额定功率（KW） 尺寸（mm）公差±5 重量（Kg）
D D0 W W0 H 带风机及温控自动散热
15 300 255 700 675 500 / 30
20 380 330 700 675 500 / 40
25 460 410 700 675 500 　　 　　
30 600 550 700 675 600 / 54
40 600 550 700 675 600 φ250FZY6-D*2 60
50 600 550 700 675 730 / 74
60 600 550 700 675 730 φ250FZY6-D*2 80
70 600 550 700 675 860 / 96
80 600 550 700 675 860 φ250FZY6-D*2 102
90 600 550 700 675 990 / 125
100 600 550 700 675 990 φ250FZY6-D*2 131
110 600 550 700 675 1120 / 145
120 600 550 700 675 1120 φ250FZY6-D*2 151
130 600 550 700 675 1250 / 180
140 600 550 700 675 1250 φ250FZY6-D*2 190

认证：CE
