手动张力控制器

      手动张力控制器即是手动调节张力控制器，它是一种控制仪表。在收卷与放卷时伴随着卷径的变化，分阶段地对天机磁粉离合器与天机磁粉制动器的励磁电流进行手动调整以得到张力的控制方式。此外，希望利用可编程控制器D/A变换器等装置控制天机磁粉离合器与天机磁粉制动器的励磁电流时，可以直接把外控电压（0～10V）接入手动张力控制器，然后进行自动控制。

       手动式张力控制器通常与天机磁粉制动器或者天机磁粉离合器、天机齿轮减速电机、张力检测器等组成为一套總张力控制系统。为实现卷筒纸印刷工作，纸带在进入印刷装置之前必须保持平整、绷紧程度适中，就是要保持一定的走纸能力。卷纸在输送带的过程中，使纸带处于拉紧状态的力称之为张力。也就是卷筒纸印刷机使纸前进时纸带形成的拉力。 在印刷过程中假如纸带处于无约束状态下自由展开，则纸带就不能完成印刷工作。约束张力的大小直接关系到卷筒纸胶印刷图像转移的状态。只有把纸带以一定的力量拉紧才能有效地控制纸带的运动。在印刷过程中纸带的张力需要恒定不变和大小适当，如果张力大小不合适不平衡，就会造成一系列工艺故障，比如纸带飘移、套印不准等故障，从而造成纸带浪费，影响印刷机械运转效率，增加劳动强度与成本以及生产质量。因此在卷筒纸印刷机的印刷过程中，纸带必须具有一定的张力并且是恒定张力，以便控制纸带的达到平衡的运动，并保证纸带在印刷过程中正常和高效化、质量化。

      手动张力控制器主要使用是持久地控制料带在设备上输送时的张力的能力，并保证料带不产生丝毫破损。它通常与天机磁粉制动器、天机磁粉离合器、天机齿轮减速马达等传动设备配套使用。 最为常见的台湾天机张力控制器可分手动控制、半自动（卷径检出式）以及全自动控制，三者的主要作用就是控制张力，从而使张力控制系统的张力达到恒定。手动张力控制器是依据收料或者出料卷径的变化而分阶段调整磁粉离合器与磁粉制动器的激磁电流表，从而获得一致的张力，达到恒定。半自动张力控制器又称为卷径检出以及开波式张力控制器，通常用于收料以及放料自动检出卷径，从而调整卷料的张力。至于全自动张力控制器是由张力检测器来直接测定卷料的张力，然后把张力数据转变成信号传回张力控制器，从而达到自动调整天机磁粉离合器与天机磁粉制动器的激磁电流来控制卷料的张力。通常而言，一套张力控制器系统可分成放卷、送卷、收卷这三部分。

        线圈静止型磁粉离合器和磁粉制动器是控制输入电流，达到改变输出转钜的自动化器件。当线圈不通电时，输入轴旋转，磁粉在离心力的作用下，压附于夹环内壁，输出轴与输入轴没有接触，此时，为空转状态。当线圈通电时，磁粉在磁力线作用下产生磁链，从而使输出轴与输入轴成为一刚体而旋转，并在超载时产生滑差，此时为工作状态。从而达到传递扭矩的目的。

       1. 转矩与激磁电流在规定的转矩范围内成正比，可以作为线性调节元件。

　　2. 输出转矩恒定，因为转矩的大小仅仅取决于激磁电流的大小，而与滑差速度无关。

　　3. 合离频繁，响应速度快，频率高，每分钟可达到40-60次，可广泛应用于快速工作状态和高频率场合。

　　4. 功率放大倍数高，可用很小的激磁电流控制很大的传递功率，易于实现自动控制。

　　5. 运转平稳，在启动、运行、制动状态下、无振动、无冲击、无噪声。

　　6. 过载保护，在转矩超载情况下，自动滑差运行起到过载保护作用。

　　7. 体积小，自重轻。安装方便，使用寿命长。

 　　1. 可以用于转矩传递过程中的离合作用和转矩制动作用。

　　2. 适用于恒张力控制系统，比如：印刷机、分切机、复合机、涂布机、造纸机、拉丝机和电缆绕线机，以及金属板材、带材、胶片等加工设备和纺织机械等。

　　3. 可以替代普通离合器，用于机床的快速离和，数控装置、计算机、宽行打印机和各种精密位机械。

　　4. 作为过载器，可以适用于矿山提升机械，起重机械及水泥、钢铁等机械设备中，可使原动机空载启动，逐渐加载，提高设备负荷能力。

　　5. 无级调速，配上传感器及控制线路便可实现无级调速 ，特别对高转速时速度的微调和中小功率的调速系统。

　　6. 过载保护之中，当工作系统发生意外，转矩超载时，离合器自动打滑，从而保护机械设备和原动力。

      控制方式：脉宽调制切换式调节系统

      输入电压：AC85-246V 50/60HZ

      输出：DC24V 0～4A

      适用机型：天机磁粉离合器、天机磁粉制动器

      辅助功能：短路保护输入信号并可外部信号控制（面板信号或0～10V）

      工作环境：使用周边温度为-5摄氏度到40摄氏度，不允许腐蚀性气体，尘埃以及水分

      安装方式：落地式安装、壁挂式安装、镶嵌式安装

      重量：1KG

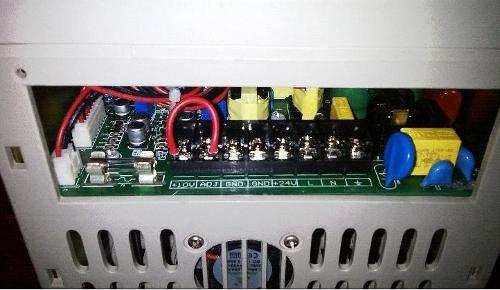

手动张力控制器接线    手动张力控制器主要用于调节张力，通过手动调节，调节张力的时候要注意张力变化。手动张力控制器的设计比较人性化，操作简单易懂，在接线过程中，无需区分磁粉离合器、磁粉制动器的正负极，输入电压AC85~264V50/60HZ（通常为220V）。张力控制器接线-如图：

L端口：接的是火线

N端口：接的是零线；

GDN与+DC24V端口：接磁粉离合器、磁粉制动器，两根线分开各接一个端口，无需区分正负；

DC10V、ADJ端口接PLC（比如用电脑控制）；

     手动张力控制器接线的时候请注意区分端口，每个端口都会有字母代号说明，同时输入电压要求在张力控制器规格范围内使用。手动张力控制器配套磁粉离合器、磁粉制动器适用于收卷、放卷、张力控制等，如印刷机、包装机、纺织机、电线电缆设备、贴合机、分切机、涂布机等行业机械^[1]。
