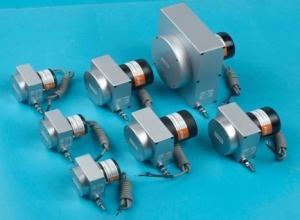

拉绳位移传感器

　　       拉绳位移传感器又称拉绳传感器、拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成，充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至十几米不等。

拉绳位移传感器的信号输出方式分为数字信号输出和模拟信号输出， 数字输出型可以选择增量旋转编码器、绝对值编码器等，输出信号为方波ABZ信号或格雷码信号，行程最大可以做到15000毫米，线性精度最大0.01%，分辨力根据配置不同最大可以达到0.001毫米/脉冲。

拉绳位移传感器模拟输出型可以选择精密电位器、霍尔编码器、绝对值编码器等，输出信号可以为RS485,dp总线，4－20毫安、0－5伏、0－10伏、串行SSI和电阻信号等，最大行程可以达到15000毫米。BEN绝对值拉绳位移传感器输出信号：SSI、4-20MA、profibus-dp、DEVicenet、并行、二斤制码、、BiSS、ISI、CANopen、Endat及Hiperface等。

安装BEN编码器系列：BE420SM58-NO11K2R,BE622SM58-N011K2R,BE1822SM58-N011K1R07，BE1322SM58-N011K2RR13,BE122SM58-N011K1R2，BE1622SM58，BE322SM58，BEH26M。

经济型拉绳和重载型拉绳，经济型拉绳便宜，重载型拉绳钢丝绳粗，有1.5MM，2.0MM，外壳是铸造，测量盘有导

　　       拉绳位移传感器的信号输出方式分为数字信号输出和模拟信号输出， 数字输出型可以选择增量旋转编码器、绝对值编码器等，输出信号为方波ABZ信号或格雷码信号，行程最大可以做到10000毫米，线性精度最大0.01％，分辨力根据配置不同最大可以达到0.001毫米/脉冲。 　　模拟输出型可以选择精密电位器、霍尔编码器、绝对值编码器等，输出信号可以为4－20毫安、0－5伏、0－10伏、串行SSI和电阻信号等，最大行程可以达到12500毫米，使用环境最大可以达到IP65的防护等级，-45℃～+105℃的宽温度环境下使用。

　　       拉绳式位移传感器的功能是把机械运动转换成可以计量，记录或传送的电信号。SpaceAge Control 位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上，此轮毂与一个精密旋转感应器连接在一起，感应器可以是增量编码器，绝对（独立）编码器，混合或导电塑料旋转电位计，同步器或解析器。 　　操作上，拉绳式位移传感器安装在固定位置上，拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时，拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转，输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。 　　常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。

 1、编码器作为测量元件的拉绳位移传感器，其精度是很好计算出来的。常用的编码器有每转3600和每转5000的脉冲数，如客户要求0.05mm的分辨率，如选用3600线的（每转3600脉冲数的编码器），则每转的行程应不超过180mm，换算成线轮的直径应是（180/3.1415926）-0.7或1=56.59或56.29mm，做成标准的线轮56mm就能达到客户的要求。当然，如果客户要求行程长，需要用大的线轮，就应该选用5000线的编码器，再算一下分辨率。注意，不要认为可以选择更多线的编码器，5000线以上有10000线的，价格不菲，达到上万元人民币，选用不合算，所以一般不选用编码器式拉绳位移传感器。

      2、电位器作为测量元件的拉拉绳位移传感器，其精度与电位器有关。电位器可以是0.3%，0.15%，0.1%等精度，加上线轮的偏心（±0.02mm），如果是电流输出，还有电压/电流转换误差，以及装配误差，实际精度难以与电位器相等。可以在电位器的精度上加0.05%，以此为依据给客户参数。

　　          拉绳位移传感器特别适合直线导轨系统，液压气缸系统、试验机、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制，特别适合电液伺服液压万能试验机的控制。完全可以替代光栅尺，其它应用场合可以定制，完全可以实现低成本的高精度测量。

　　  　　拉绳位移传感器分为数字输出型和模拟输出型两个产品类。 　

            　数字输出型可以选择增量旋转编码器、绝对值编码器等，输出信号为方波ABZ信号或格雷码信号，行程最大可以做到2000mm，线性精度最大0.05％，分辨力根据配置不同最大可以达到0.003mm/脉冲。 　

           　模拟输出型可以选择精密电位器、霍尔编码器、绝对值编码器等，输出信号可以为4－20mA、0－5V、1－5V、0－10V、串行SSI和电阻信号等，最大行程可以达到1250毫米，使用环境最大可以达到IP65的防护等级，-45℃～+105℃的宽温度环境下使用。 　

　本系列拉绳位移传感器特别适合直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，闸门开度测量等相关尺寸测量和位置控制。在试验机行业屏显、数显系统上应用也较为广泛，其它应用场合可以定制 　

　技术参数 　　

１．利用底部４个固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护或其他机械使用．

２．不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机构,于工作时水平滑动，

保持最小角度（容许偏差＋/-３0）以确保量测精度及钢索之寿命．

３．钢索本体是不锈钢加涂氟层,请勿让其受外力的割伤﹑烧损﹑撞击等不当之事发生：过量的粉尘﹑积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损,导致运转不顺的故障．

４．未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回．此举将造成钢索断裂,伤害本体结构及人身安全．

５．MPS-S和MPS-M系列产品的往复运动的瞬间加速绝对不可超过1米／秒；MPS-L和MPS-L-P系列产品的往复运动的瞬间加速绝对不可超过0.5米／秒；此举将造成钢索断裂，恕本公司不承担此范围以外的责任．

６．若使用于非直线运动的机构,请加装适当的滑轮运转．

７．若使用于环境恶劣或特殊场合,请自行加装保护机构或与本公司工程部、经销商洽谈、否则造成产品损坏,本公司不予以负责．
