SF6气体密度继电器

于SF6-气体的气体密度计是配有电气附件的压力表，主要用于能源工业里的开关设备。它将压力测量和限位开关集合在一个装置中。通过一个特殊的补偿系统调整环境温度的影响。密度计按照使用个案中的填充压力、校正压力、开关点和环境温度进行校正。该仪器可提供室内型号，也可提供用于户外的充气或充液型。

测量系统与外壳焊接在一起

SF6气体密度继电器，又要SF6气体密度控制器、SF6气体密度计带限位开关、SF6气体密度监测器、SF6气体密度继电器、SF6气体密度监测带微动开关、无油耐震SF6气体密度继电器、带温度补偿SF6气体密度继电器、不带温补SF6气体密度控制器、高精度SF6气体密度监示器等。SF6气体密度继电器 SF6气体密度控制器

标称外壳尺寸：100

精度等级： (EN 837-1)

使用温度 ：20 °C时为1.0

使用温度： -20 °C...+60 °时为2.5时

压力范围：(EN 837-1) -0,1/+0,9 MPa

使用温度：-40 °C至 +70 °C

温度影响补偿：由温度导致的测量介质SF6的压力变化可在 –20 °C 至+60 °C范围内补偿

校正压力 PC：在0.3至0.55MPa间选择。 温度补偿也适用该压力范围。

填充压力 PF：在0.4至0.6Mpa间选择。

保护等级(EN 60529 / IEC 529) IP 54 用于未填充仪器(室内) IP 65 用于填充仪器(室外)

连接：不锈钢 316Ti (1.4571)，G ½B 底部连接或背部下方连接(r)

波登管：不锈钢316Ti (1.4571)，圆形，氩弧焊，泄漏率 < 10-9 mbar l/s

机芯：不锈钢

刻度盘：铝，黑色数字，白色背景，有色区域和开关点相符

指针：铝，黑色

外壳和镶嵌环：304不锈钢(1.4301)，卷口环

观察窗：夹层安全玻璃

外壳充填：RChg型： 无

RChgOe 型: 特种油

RChgN 型: 氮气

安全特性：RChg: 外壳后部有 1" 排气孔

RChgOe 和 RChgN : 密封

限位开关触点盒(GSG）：配有分立电路的双倍磁性限位开关触点 M22 (技术资料9000 /9100)，固定可调和防松设计，通用插入式连接器位于外壳右侧。对于 rFr 型结构，连接器在外壳后部。

3/8 B 或 M 20 x 1.5 (若需要可提供其它尺寸)

· 若需要可提供过程连接的其它位置

· 若需要可提供通用插入式连接器的其它位置

· 若需要可提供其它压力单位(如bar)，其它测量范围

· 其它或附加的开关功能，例如切换触点

· 若需要可提供电缆密封管

· 若需要可提供扩大范围的温度补偿装置

气体密度计是根据个案使用要求进行生产和校正的。因此在订货时必须给出详细的订货参数。请使用我们为您提供的SF6-气体密度计的核对清单，见技术信息表T01-000-027 。基本类型的订货编码如下所示:

型号: RChg 100–3 SF6

RChgOe 100–3 SF6

RChgN 100–3 SF6

外壳结构的订货编码: r, Rh, rRh, rFr(参见背面) (标准外壳底部连接 = 无标记字)

压力范围: -0.1/+0.9 MPa，其它参见上面

过程连接: G ½ B(标准)， 其它参见上面

限位开关触点: M22 (分立电路)

此外必须对温度补偿范围、填充压力、校正压力、开关点、刻度盘设计和其它选项进行说明。

底部连接

(标准，没有附加标记字母)SF6气体密度继电器底部连接通用插入式连接器：右侧

SF6气体密度控制器背部下方连接背部下方连接标记字母: r

通用插入式连接器：右侧

SF6气体密度控制器底癌连接后置安装法兰底部连接、后置安装法兰订货编码: Rh

背部下方连接、后置安装法兰

订货编码：rRh

通用插入式连接器：右侧

SF6气体密度控制器背部下方连接安装法兰背部下方连接、前置安装法兰

订货编码: rFr

背部下方连接、前置安装法兰

通用插入式连接器：右侧

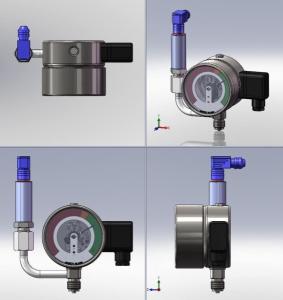

SF6气体密度控制器可另带变送器起到远传作用。[1][1]
