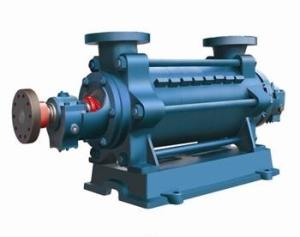

DG型高压锅炉给水泵

产品介绍

DG型卧式多级锅炉给水泵采用了国家推荐使用的高效节能产品的水力模型，因此DG型锅炉给水泵效率高、性能范围广，更好地满足了使用者的要求。用于代替老型号的GC型离心泵，在结构上采用了卧式、多级泵分段式，因而运转安全、平稳、噪音低、寿命长、安装维修方便。此型号的泵特别适用于工业锅炉供排水、冷却水输送等。也可以通过改变材质、密封形式和增加冷却系统用于输送热水、油品、腐蚀介质等，广泛用于石油化工，热水循环、环保产业、纯净水输送等行业。

高压锅炉给水泵流量：Q=3~720m3/h

扬程：H=12~1200m,扬程高低是采用调整泵的级数的多少及切割叶轮直径达到。输送介质温度≤90℃（或≤130℃）

转速：N=2900转/分

DG25－50×3

DG－单吸、多级锅炉给水泵

25－流量(m/h)

50－泵单级扬程（m）

3－泵级数

40DGⅠ40×3

40－泵进口口径（mm）

DG－单吸、多级锅炉给水泵

40－泵单级扬程（m）

3－泵级数

泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接整体，前段吸入口中线与水平垂直，也可呈水平线。后段吐出中线与水平垂直，也可呈水平线。

转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分中叶轮是根据泵的级数而定。转子由电机驱动，从电机端看，泵为顺时针方向旋转。

本型号泵采用滚动轴承，按型号不同而定，均不承受轴向力，泵在运行中应允许转子部分在泵壳体中轴向游动，不能采用向心球轴承。轴承内用钙基黄油润滑。

泵前段、中段、后段之间密封而均采用二硫化钼润滑脂密封，转子部件部分与固定部分之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度已经影响泵的工作和性能时应该予以及时更换。

本泵采用填料密封或机械密封，在使用时，填料及机械密封的位置安防要正确，填料及机械密封的松紧程度必须适当，以流体能一滴一滴渗出为宜。
