W型旋涡泵

W型旋涡泵

目录导航

产品概述

       W型旋涡泵用于输送温度从-20℃到+250℃，粘度不大于5°E，无腐蚀性和具有腐蚀性的无固体颗粒的液体。泵的进、出口方向为斜向上。旋涡式叶轮可在轴上沿轴向自由移动，以保证叶轮与泵体、泵盖之间的轴间间隙两侧相等，允许用纸垫调整间隙。泵的轴封形式分填料、单端面机械密封和双端面机封三种，泵和电动机合装在共同底座上。

扬程范围：从15m到200m。

流量范围：从0.36m³/h到16.9m³/h。

结构说明

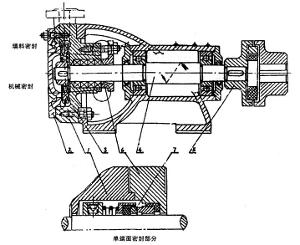

       W型旋涡泵的主要零件（结构图）有1、泵体 2、泵盖 3、叶轮 4、托架结合部 5、爪型弹性联轴器部件 6、填料压盖或单（双）端面机封端盖 7、单（双）端面密封部件（对于WM泵)。

叶轮在轴上是可以自由移动的，以保证叶轮下泵体、泵盖之间的轴向间隙两侧均等。允许用纸垫来调整间隙，但纸垫必须放在泵盖止口处的石棉板垫的外面。

                  型      号  叶轮与泵体、泵盖的轴向总间隙                  型       号  叶轮与泵体、泵盖的轴向总间隙
20W-20 0,1~0,2 20W-65 0,1~0,2
25W-25 0,1~0,2 25W-70 0,1~0,2
32W-30 0,15~0,25 25W-110 0,1~0,2
40W-40 0,15~0,25 32W-75 0,15~0,25
50W-45 0,2~0,3 40W-90 0,15~0,25
65W-50 0,2~0,3 40W-120 0,15~0,25
32W-120 0,15~0,25 40W-150 0,15~0,25

可能发生的故障及解决方案

                  型      号  叶轮与泵体、泵盖的轴向总间隙                  型       号  叶轮与泵体、泵盖的轴向总间隙
20W-20 0,1~0,2 20W-65 0,1~0,2
25W-25 0,1~0,2 25W-70 0,1~0,2
32W-30 0,15~0,25 25W-110 0,1~0,2
40W-40 0,15~0,25 32W-75 0,15~0,25
50W-45 0,2~0,3 40W-90 0,15~0,25
65W-50 0,2~0,3 40W-120 0,15~0,25
32W-120 0,15~0,25 40W-150 0,15~0,25

W型旋涡泵性能参数

                 故      障                             原       因                              解决方案
流量不足或不出液 1,管路阻力太大或堵死,2,叶轮与泵体,泵盖之间的间隙太大 1,清理管路,2,减小泵盖止口处垫的厚度使间隙达到设计要求
扬程,不够 3,叶轮与泵体,泵盖之间的间隙太大 3,减小泵盖止口处垫的厚度使间隙达到设计要求
泄露量大 4,填料磨损,或填料压盖太松,5,机封面磨损（对单（双）端面机械密封）  4、更换填料，或适当压紧填料

 5、重新研磨密封面或更换机封（对单（双）端面机械密封）
功率过大,电机发热 6,扬程过高,7,泵内有杂物使叶轮卡住  6、如果管路阻力大，清洗管路即可，如果超出适用范围，调整压出管路闸阀，使泵在规定范围内运转。

7、清除杂物重新修整叶轮、泵体、泵盖。
轴承发热 8,泵轴与电机轴同心度不好,9,无钙基黄油或油中有杂物 8,检查联轴器的同心度并更正,9,加钙基黄油,或拆洗并更换钙基黄油
