热电阻温度变送器

热电阻温度变送器

目录导航

概述

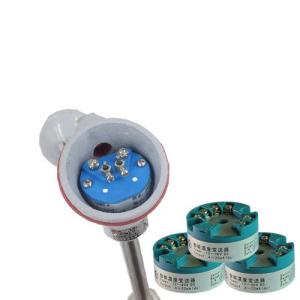

铂电阻温度变送器直接安装于Pt100铂电阻接线盒内(与不同结

构形式的铂电阻构成SWP-TR热电阻温度变送器SWP-TR热电阻温度变送器热电阻一体化温度变送)将热电阻的电阻信

号转化为二线制4-20mA输出。

热电阻温度变送器用于Pt100铂电阻信号需要远距离传送、现场

有较强干扰源存在或信号需要接入DCS系统时使用。SWP-TR铂

电阻温度模块是非隔离型温度变送器,它采用独特的双层电路板

结构,下层是信号调理电路,上层电路可定义传感器类型和测量范围。

产品特点

两线制温度变送器两线制温度变送器1、线性化输出两线制4-20mA标准电流信号,模块化结构

2、热电阻温度变送器[2]为云润企业引进英国温度计变送器散件组装,保持电路、制造工艺、结构和性能与原装温度变送器不变。

3、变送器有电源极性反接保护电路,当输出接线接反时对线路起保护作用(此时回路电流为零);传感器的不正确接线无论是高限或低限都将导致变送器输出饱和;产品具有RFI/EMI保护,有利于提高了测量的稳定性。

4、SWP-TR全部采用进口电子元件,性能可靠,低温度漂移。

5、SWP-TR温度变送器量程用户不能自由修改,由生产商出厂时确认生产。

6、热电阻温度变送器电磁兼容性符合欧洲电工委员会(EC)的BS EN 50081-1和BS EN 50082-1标准。

7、热电阻变送器的接线通过壳体顶部的螺丝端子完成。为符合CE认证,信号输入接线长度不能超过3米,输出接线必须是屏蔽电缆,屏蔽线只能在一端接地。

8、变送器的中心孔用于热电阻信号接线,热电阻信号线通过螺丝直接拧在变送器的输入端子上。设计的螺丝端子接受内部或外部接线方式

3、变送器有电源极性反接保护电路,当输出接线接反时对线路起保护作用(此时回路电流为零);传感器的不正确接线无论是高限或低限都将导致变送器输出饱和;产品具有RFI/EMI保护,有利于提高了测量的稳定性。

4、SWP-TR全部采用进口电子元件,性能可靠,低温度漂移。

5、SWP-TR温度变送器量程用户不能自由修改,由生产商出厂时确认生产。

6、热电阻温度变送器电磁兼容性符合欧洲电工委员会(EC)的BS EN 50081-1和BS EN 50082-1标准。

7、热电阻变送器的接线通过壳体顶部的螺丝端子完成。为符合CE认证,信号输入接线长度不能超过3米,输出接线必须是屏蔽电缆,屏蔽线只能在一端接地。

8、变送器的中心孔用于热电阻信号接线,热电阻信号线通过螺丝直接拧在变送器的输入端子上。设计的螺丝端子接受内部或外部接线方式

变送器技术指标

1、输入信号:Pt100铂电阻、Cu50铜电阻信号输入

2、供电电压:10-30VDC

3、负载电阻:0-500Ω

4、输出信号:二线制4-20mA,最大30mA

5、热电阻温度变送器精度:0.2%FS

6、温度稳定性:零点漂移   标准0.05%FS/℃         量程漂移   标准0.002%FS/℃

7、回路保护:带反向连接保护(防止电源正负极)

8、温度变送器功耗:≤0.5W

9、温度变送器重量:约35克

12、热电阻温度变送器外形尺寸:外径Ф42mm,高度H23mm,安装孔距33mm,安装孔Ф5.5m

铂电阻变送器选型

 SWP—TC—□—□ / □
                   |    |    |—————————————量程上限(20mA输出时对应的温度值)
                   |    |——————————————— 量程下限(4mA输出时对应的温度值)
                   |——————————————————01   B分度号输入(量程在400-1800℃范围可选)
                   |——————————————————02   S分度号输入(量程在0-1600℃范围可选)
                   |——————————————————03   K分度号输入(量程在0-1300℃范围可选)
                   |——————————————————04   E分度号输入(量程在0-1000℃范围可选)
                   |——————————————————05   T分度号输入(量程在-199.9~320℃范围可选)
                   |——————————————————06   J分度号输入(量程在0-1200℃范围可选)

量程修改及校验

 SWP—TC—□—□ / □
                   |    |    |—————————————量程上限(20mA输出时对应的温度值)
                   |    |——————————————— 量程下限(4mA输出时对应的温度值)
                   |——————————————————01   B分度号输入(量程在400-1800℃范围可选)
                   |——————————————————02   S分度号输入(量程在0-1600℃范围可选)
                   |——————————————————03   K分度号输入(量程在0-1300℃范围可选)
                   |——————————————————04   E分度号输入(量程在0-1000℃范围可选)
                   |——————————————————05   T分度号输入(量程在-199.9~320℃范围可选)
                   |——————————————————06   J分度号输入(量程在0-1200℃范围可选)
