流量积算仪

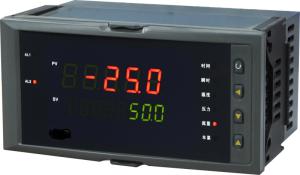

 HAKK-908系列温压补偿智能流量积算仪^[2]，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

● 全范围自动温度、压力补偿运算，补偿方式任意设定

● 线性积算、开方积算任意设定

● 瞬时流量、累积流量、温度、压力多种参数显示

● 小信号切除功能，切除范围0-5%可选

● 累积流量值可通过面板按键清零，清零操作可锁

● 掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持

● 先进的模块化结构，配合功能强大的仪表芯片功能组合、系统升级非常方便支持多机通讯，通讯波特率300～9600bps仪表内部参数自由设定，可直接配接串行微型打印机。

 输入信号(1)模拟量输入： 热电阻：Pt100   热电偶：K、S、T、E

                                               电压： 0～5V、1～5V

                                               电流： 4～20mA、0～20mA、0～10mA

流量积算仪

                  (2)脉冲量输入：波形：矩形、正弦或三角波

                                               幅度：大于4V(或根据用户要求任定)

                                               频率范围：0～10KHz

基本误差：0.5％FS或 0.2％FS±1个字

分 辨 力：1/20000、14位A/D转换器

显示方式：双排同时显示，上排四位数码管显示瞬时流量，下排八位数码管显示累积流量。采样周期：0.5S

报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量 AC220V/3A

变送输出：4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS

通讯输出：接口方式－－隔离串行双向通讯接口RS485/RS422/RS232/Modem

波 特 率：300～9600bps内部自由设定

馈电输出：DC24V/50mA

电    源：开关电源 85～265VAC 功耗4W以下

1、流量积算无纸记录仪 　　三通道输入，具有三路流量积算功能的无纸记录仪。仪表可输入标准电流、标准电压、热电偶、热电阻、频率等信号，可提供传感器配电输出和模拟量变送输出、继电器触点输出。直接连接微型打印机，打印用户指定时间的实时，历史数据和曲线；通过RS232通讯接口与便携计算机、掌上电脑（PDA）连接，直接读取仪表历史数据，用户通过数据管理软件，对所取数据进行分析、存档、打印处理。通过RS485通讯接口，可与组态王、MCGS等专业组态软件组成实时监控系统。仪表具有强大的显示功能，高精度棒图显示、实时趋势曲线显示、历史曲线追忆、超限报警、报警状态显示、提供智能化历史趋势全自动回放功能，查找报警点极为方便，同时提供定位回放功能，直接查询某年、月、日、时、分、秒的数据，方便快捷。仪表带各种流量计模型。可配涡街、电磁流量计、差压变送器等多种传感器。具有批量控制功能，自动形成年、月、日累积报表。掉电记录功能，记录仪表每次停电、上电时间，防止人为造成仪表掉电，损失累积流量。 　　

2、液晶显示流量积算仪 　　三通道输入，具有三路流量积算功能的无纸记录仪。仪表可输入标准电流、标准电压、热电偶、热电阻、频率等信号，可提供传感器配电输出和模拟量变送输出、继电器触点输出。直接连接微型打印机，打印用户指定时间的实时，历史数据和曲线；通过RS232通讯接口与便携计算机、掌上电脑（PDA）连接，直接读取仪表历史数据，用户通过数据管理软件，对所取数据进行分析、存档、打印处理。通过RS485通讯接口，可与组态王、MCGS等专业组态软件组成实时监控系统。仪表具有强大的显示功能，高精度棒图显示、实时趋势曲线 显示、历史曲线追忆、超限报警、报警状态显示、提供智能化历史趋势全自动回放功能，查找报警点极为方便，同时提供定位回放功能，直接查询某年、月、日、时、分、秒的数据，方便快捷。仪表带各种流量计模型。可配涡街、电磁流量计、差压变送器等多种传感器。具有批量控制功能，自动形成年、月、日累积报表。掉电记录功能，记录仪表每次停电、上电时间，防止人为造成仪表掉电，损失累积流量。 　　

3、智能流量积算仪 　　功能特点 　　● 全范围自动温度、压力补偿运算，补偿方式任意设定 　　● 线性积算、开方积算任意设定 　　● 瞬时流量、累积流量、温度、压力多种参数显示 　　● 小信号切除功能，切除范围0-5%可选 　　● 累积流量值可通过面板按键清零，清零操作可锁 　　● 掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持 　　● 先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便
