数字变送器

　　数字变送器工作原理图如下所示：

　　DT数字变送器的最大特点是同一个测量通道即可测量模拟量，又可测量脉冲量。

　　1、模拟量测量技术指标

　　带宽：100kHz

　　采样频率：250kHz

　　准确度：0.05级或0.1级

　　电压测量范围：不同型号可涵盖1mV~1280V的交直流电压

　　电流测量范围：不同型号可涵盖100uA~128A的交直流电流

　　2、脉冲量测量技术指标

　　频率：0.1Hz~50kHz

　　幅值：通模拟量输入范围

　　波形：结合截止频率可设置的频率滤波器，可以测量任意信号的基波频率。

　　由于DT数字变送器的上述特性，使其既可以直接用于测量各种1280V/128A以下的电参量，又可与互感器、霍尔电压传感器、霍尔电流传感器、分压器、分流器、罗氏线圈等各种电量传感器配套测量更高的电压和更大的电流。还可与热电偶、流量、压力、位移、转速、扭矩、振动等传感器或其它类型的模拟量输出变送器配套使用测量各种非电量信号。

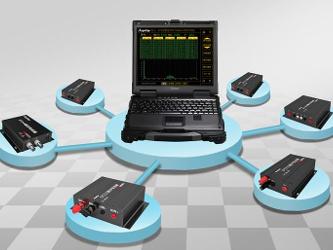

系统应用实例

数字变送器应用实例

　　1、DT数字变送器用于功率测量时，电压通道既可直接测量1280V以下的电压，也可与各种电压输出型或电流输出型的电压传感器相连；同理，电流通道既可直接测量128A以下的电流，也可与各种电流输出型或电压输出型的电流传感器相连。例如，不同配置可以与电压互感器、电流互感器、霍尔电压传感器（输出可能是电压或电流信号）、霍尔电流传感器（输出可能是电压或电流信号）、分压器、分流器（输出电压信号）、罗氏线圈（一般输出电压信号）等各种电量传感器配套测量更高的电压和更大的电流。

　　2、DT数字变送器两个通道均配置为电压输入时，根据基尔霍夫电压定律，可以用于三相电压测量。

　　3、DT数字变送器两个通道均配置为电流输入时，根据基尔霍夫电流定律，可以用于三相电流测量。

　　4、DT数字变送器两个通道采用相同配置时，可利用微差测量法对各种传感器进行高精度检定/校准。

　　5、宽范围测量能力和可选的多种量程，使DT数字变送器几乎可以与任意电量或非电量的传感器相连进行测量。例如，利用其双通道特点，可以一个通道连接热电偶输出，另一个通道连接热电偶冷端补偿输出，实现热电偶的精确测量。

　　6、DT数字变送器的脉冲频率测量功能使其可以与各种脉冲频率输出传感器相连进行时间频率信号的测量。例如，与扭矩传感器相连，一个通道用于测量扭矩，一个通道用于测量转速。
