绝压变送器

绝压变送器

目录导航

基本内容

应用

绝压变送器又称绝对压力变送器是专业用于真空测量控制的新系列产品，完全解决了真空测量难的问题，广泛应用制药，医疗设备，航空航天，科研，检漏，自动化设备配套等领域。

工作原理

AP型绝对压力变送器的δ室一侧接受被测绝对压力信号，另一侧被封闭成高真空基准室，它可以测量除气系统、蒸馏塔、蒸发器和结晶器等的绝对压力。

特点

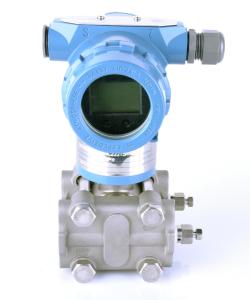

经济型绝压变送器经济型绝压变送器绝压变送器的特点

  • 精度高　
  • 量程、零点外部连续可调　
  • 稳定性能好　
  • 正迁移可达500%、负迁移可达600%　
  • 二线制　
  • 阻尼可调、耐过压　
  • 固体传感器设计　
  • 无机械可动部件、维修量少　
  • 重量轻（2.4kg）　
  • 全系列统一结构、互换性强　
  • 小型化（166mm总高）　
  • 接触介质的膜片材料可选
  • 单边抗过压强　
  • 低压浇铸铝合金壳体　
  • 超级的测量性能，用于压力、差压、液位、流量测量　
  • 数字精度：+（-）0.05%　
  • 模拟精度：+（-）0.75%+（-）0.1%F.S　
  • 全性能：+（-）0.25F.S　
  • 稳定性：0.25% 60个月　
  • 量程比：100：1　
  • 测量速率：0.2S　
  • 小型化（2.4kg）全不锈钢法兰，易于安装　
  • 过程连接与其它产品兼容，实现最佳测量　
  • 世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性　
  • 采用16位计算机的智能变送器　
  • 标准4-20mA，带有基于HART协议的数字信号，远程操控　
  • 支持向现场总线与基于现场控制的技术的升级。

性能规格

零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。

参考精度

数字、智能：±0.075%校验量程　
模拟、线性：±0.1%校验量程

稳定性

数字、智能：6个月，±0.1%URL　
模拟、线性：6个月，±0.2%URL　

影响

环境温度影响

数字、智能：零点误差：±0.１%URL/56℃　总体误差：±(0.2%URL+0.18%校验量程）/56℃　
模拟、线性：零点误差：±0.１%URL/56℃　总体误差：±(0.5%URL+0.5%校验量程）/56℃

振动影响

在任意轴向上，200Hz下振动影响为±0.05%URL/g

电源影响

小于±0.005%输出量程/伏特。

负载影响

没有负载影响，除非电源电压有变化。

电磁干扰

由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。　

安装位置影响

　零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。

选型表

AP 绝对压力变送器
代码 量程范围KPa
3 0-1,3～7,5
4 0-6,2～37,4
5 0-31,1～186,8
6 0-117～690
7 0-345～2068
8 0-1170～6890
代码 输出
E 4-20mA
H HART通讯
F FF通讯
代号 结构材料
法兰和接头 排气/排液阀 隔离,膜片 灌充液体
22 316不锈钢 316不锈钢 316不锈钢 硅油
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
33 哈氏合金C 哈氏合金C 哈氏合金C
44 蒙乃尔 蒙乃尔 蒙乃尔
代号 选项
M1 0-100%线性指示表
M3 3-1/2LD数字显示器
B1 管装弯安装板
B2 板装弯安装板
B3 管装平安装板
D1 侧面泄放阀在压力室上部
D2 侧面泄放阀在压力室下部
不注 1/2NPT锥管螺纹接头
C1 1/2-14NPT引压接头,后部焊接Ф14引压管
C2 M20×,1,5丁字形螺纹接头
C21 M20×,1,5丁字形螺纹接头另加工字型接头
