2.4G模块

2.4G 产品应用比较广泛，有些 芯片性能也很不错，但价位都比较偏高，很难进入量产的产品。为降低成本JF24D模块采用 裸片绑定，虽然性能指标略低于具有代表性的 nRF2401 CC2500 A7105但它的价格要比它们低很多，完全可以满足一般需要双向数据传输及双向遥控的短距离产品应用。

单发单收的产品使用比较简单，加电加 信号就发射，收到信号就有输出，纯硬件产品单向传输，不需要软件程序的支持就可以完成收发功能。2.4G产品就比较复杂化了，芯片内有CPU需要软件程序的支持，必须要有 单片机的指令才可以完成双向收发功能。单发单收的产品成本低廉应用广泛，但存在着严重的无法避免的同频干扰，2.4G产品具有 跳频功能一般都有几十至100多个通道可以避开干扰。但2.4G产品复杂的软件程序也使一些不懂 单片机的工程师望而怯步，同时2.4G产品的功耗及成本还有对墙体的穿透性能下降也影响到在低端产品的普及应用。

低电压，高效率

低成本，双向高速数据传输

特小体积（不需要外接天线）

具有快速 跳频， 前向纠错，校验等功能

工作在全球开放的ISM 频段，免许可证使用。

整合了高频键控（GFSK）收发电路的功能，以特小体积实现高速数据传输的功能。其中内含先进先出(FIFO)

缓冲器，减轻 微控制器(microcontroller)在 数据处理的负担，实现低成本 MCU完成高速数据传输的解决方案与射频应用的方便性。同时， 2.4G模块JF24C的 传输速率可达到1Mbps,并具有快速 跳频(fast hopping)、 前向纠错(Forward Error Correction)、循环 冗余校验(CRC)等功能，可在拥挤的ISM band中达到稳定可靠的数据传输。

频率范围：2397（1M）/2398（2M）-2485Mhz 可编程输出功率：-35 -25 -15 -5 0 5(dbM

发射电流：14mA (0dBm

接收电流：21mA (1Mbps

休眠电流：3.5uA

待机电流：410uA

天线形式：PCB天线

工作电压：2.1-3.6V

调制方式：GFSK/FSK

最大速率：1M/2M

最大距离：100米(遥控）20米（数传）

编程接口：SPI数字接口

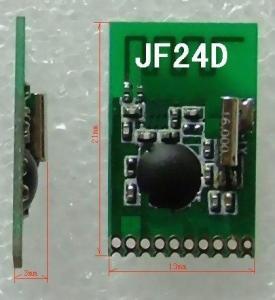

模块尺寸：21X12.5X3mm（长X宽X厚）

接收灵敏度：-85dBm

2.4G模块JF24D

可用于工业数据传输，无线遥控， 无线鼠标，无线键盘，无线电子标签，遥控玩具，2.4g无线扩音器，无线麦克风，无线音箱等

自动化 数据采集系统；工业无线控制；水、气、热、电等居民计量表具无线远传 自动抄表。
