电子起跑器

[1]

电子起跑器（Start detection system ），又称起跑监视系统或电子起跑判罚器，按照国际田联的要求，为了保准比赛的公平性，需要用电子起跑器对各位运动员的起跑反应时间进行监测。

采用电子监测对内置于起跑器横梁的压力传感器进行实时监测其压力变化。

专利号：CN200420088225.9 专利所有人：冯再金（中国 fairplay.菲普莱）

本实用新型涉及一种能够测定起跑时脚蹬压力变化曲线并自动判定是否抢跑且同时测量脚蹬压力的水平向后和垂直向下的两个方向的分量，然后通过力的合成，获得实际脚蹬压力的大小和方向，其U型主梁采用独特的斜槽结构，确保了踏板在踩踏时不致翘转从而导致前端触地，保证主体完全悬浮从而真实反映蹬力的径赛电子起跑器。其设置于前、后二压力传感器总成之间的U型主梁，系U型槽延伸，该U型槽的两纵边对称开有若干相互平行的斜槽；嵌设于主梁一侧纵边系倒U型槽结构的脚蹬挂板，挂板通过紧固件连接脚蹬机构。

一种测定起跑时脚蹬压力变化曲线并自动判定是否抢跑的径赛电子起跑器，其特征在于：该径赛电子起跑器包含有： —主梁，设置于前、后二压力传感器总成之间，系U型槽延伸，该 U型槽的两纵边对称开有若干相互平行的斜槽； —压力传感器总成，分前、后二压力传感器总成两部分，二者之间通过主梁连接； —脚蹬机构，分左、右二脚蹬机构，二者均通过脚蹬挂板连接在主梁上； —脚蹬挂板，系倒U型槽结构，嵌设于主梁一侧纵边并接于脚蹬机构。

田径运动会、场地自行车（改进版）、水上项目起航器（改进版）

运动员抢跑报警

运动员起跑反应计时

标准蹲踞式起跑器

直观的起跑压力波形

起跑数据分组存储，便于追索

等时声音传送。

抢跑响应时间： ≤0.1ms

起跑压力精度： ≤0.5kg

测量精度： 1ms

有线话筒的传输距离：>20 M

无线耳机的传输距离：>20 M

各道发令枪声传送离散度：≤0.5ms

声光提示

计算机界面参数及波形显示

电压： AC220V±10% 50Hz～60Hz

功率： 300 VA

环境温度范围： -10℃～35℃

相对湿度范围： 10%～85%

中国田径协会、国际田联等认证

获得这两个认证即可适用于国内、国际任何赛事

目前具备认证的产品有：瑞士OMG、日本SEIKO、中国fairplay.菲普莱

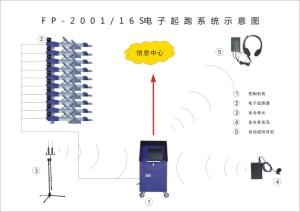

抢跑判决控制柜 1套

无线发令接收机 1套

电子起跑器 8副

信号传输电缆 3×8副

控制信号线 3条

备用线 2条

发令咪 1个

发令咪线 1条

无线报警接收机 2部

天线 2支

报警接收机用耳机 2个

测量控制软件 1套

起跑器贮运车 1辆

网线 2条

专用热敏打印纸 10卷

设备专用电池 8个

设备专用电脑 1台

电缆储运箱 2个

精确测量各道运动员起跑时刻，检测速度每秒1000次，检测误差不大于1毫秒

能够测量并打印各道运动员的起跑脚蹬压力曲线，用以作为仲裁依据以及运动员的起跑技术分析

自动抢跑判决、无线发令同步，无线招回报警

含发令枪声传输系统，使各道运动员同时听到发令枪声

可直接联网调阅编排信息及检录信息，实现径赛起点的无纸化操作

亚运会起跑器 faiplay.菲普莱 刘翔全运会起跑器 faiplay.菲普莱 刘翔
