概述

压力式液位变送器采用先进的隔离型扩散硅敏感元件制作而成,直接投入容器或水体中即可精确测量出水位计末端到水面的高度,并将水位值通过4-20mA电流或RS485信号对外输出。

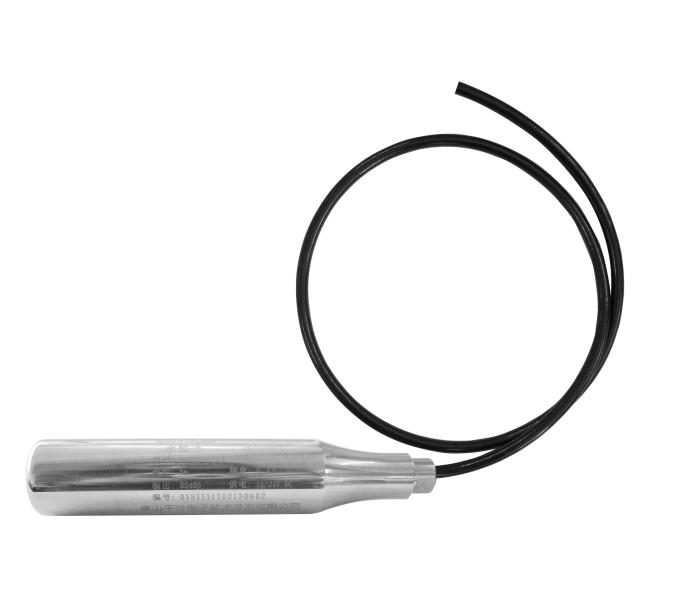

压力式液位变送器DATA-5111压力式液位变送器DATA-5111

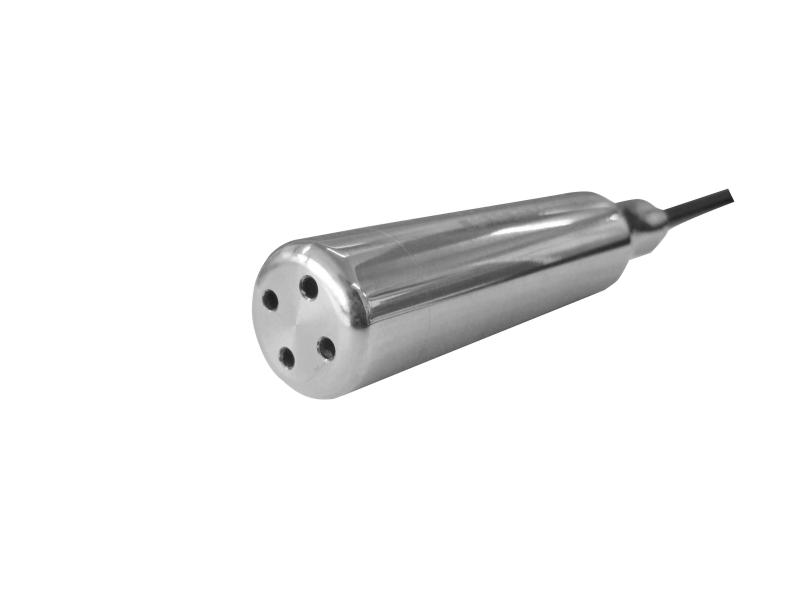

压力式液位变送器DATA-5111压力式液位变送器DATA-5111

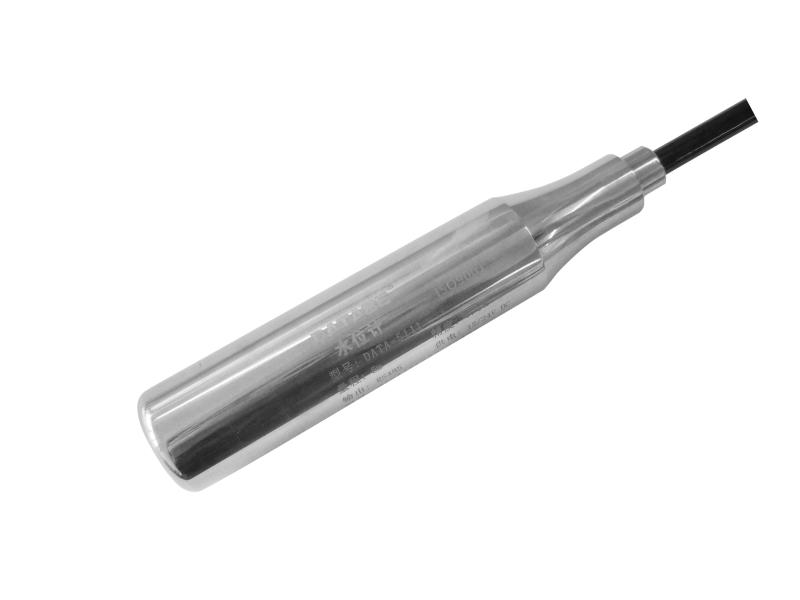

压力式液位变送器DATA-5111压力式液位变送器DATA-5111

压力式液位变送器DATA-5111广泛应用于城市供排水、污水处理、地下水、水库、河道、海洋等水位监测领域。

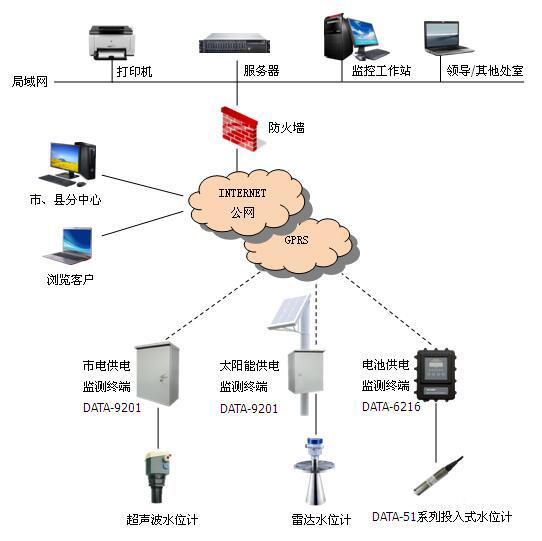

压力式液位变送器用于水位监测压力式液位变送器用于水位监测

工作原理

用静压测量原理:

当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po

式中:

P :变送器迎液面所受压力

ρ:被测液体密度

g :当地重力加速度

Po :液面上大气压

H :变送器投入液体的深度

同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。

功能特点

◆ 灵敏度高,响应时间≤1ms。

◆ 精度等级高,可达0.1级。

◆ 全不锈钢密封结构,IP68防水。

◆ 聚氨酯导气电缆,耐高温、耐腐蚀。

◆ 体积小巧,便于安装、投放。

◆稳定性好,满度、零位长期稳定性可达 0.1%FS/ 年。在补偿温度 0 ~ 70 ℃范围内,温度飘移低于 0.1%FS ,在整个允许工作温度范围内低于 0.3%FS 。

◆具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时送器会自动限流在 35MA 以内。

◆固态结构,无可动部件,高可靠性,使用寿命长。

压力式液位变送器压力式液位变送器◆安装方便、结构简单、经济耐用。

主要技术参数:

测量范围:

工艺: 扩散硅陶瓷电容蓝宝石 电容任选

分体式一体式可选

量程: 0---0.5---200米

输出: 4---20mA (2线制)

供电: 7.5---36VDC 推荐24VDC

CBM-2100/CBM-2700投入式静压液位计

可靠防腐并带有陶瓷测量单元的探头,用于净水、污水及盐水的物位测量。

应用

CBM-2100 CBM-2700是用于静压式物位测量的压力传感器(变送器),港北公司可提供以下三种类型:

外径=22mm(0.87in):适用于测量饮用水和小口径的管道

外径=42mm(1.66in):重型探头,采用齐平式膜片易于清洗,适用于污水处理厂

外径=29mm(1.15in): 体积无要求的水罐等

性能和优点

其机械结构对过载及腐蚀性介质具有高抵抗性

高精度、长期稳定的陶瓷电容和进口扩散硅测量单元

密封的电子模块及双滤波压力补偿系统可抵抗气候现场变化的影响

电子模块可输出4...20mA信号并同时带有过压保护的模块

选择集成的温度传感器Pt100可同时进行物位及温度的测量

相应的附件可提供完整的测量方案

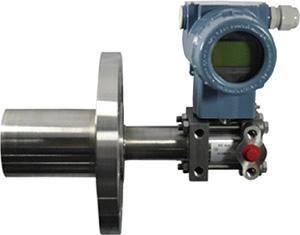

仪表选型

选型表:

无 S 代号 测量范围

ABGAP-2400 0-6~40kPa

ABGAP-2500 0-40~250kPa

ABGAP-2600 0-0.16~1kPa

ABGAP-2700 0-0.4~2.50KPa

ABGAP-2800 0-1.6~10Mpa

代号 结 构 材 料

法兰接头排气/排液阀 隔离膜片 灌充液体

F22 316不锈钢 316不锈钢 316不锈钢 硅油

F23 316不锈钢 316不锈钢哈氏合金C

F24 316不锈钢 316不锈钢 蒙乃尔

F25 316不锈钢 316不锈钢 钽

F33 哈氏合金C 哈氏合金C 哈氏合金C

F35 哈氏合金C 哈氏合金C 钽

F44 蒙乃尔 蒙乃尔 蒙乃尔

代号 选 件

M1 O~1 00%线性指示表

M2 数字显示表头

M3 液晶显示表头

B1 管装弯支架

B2 盘装弯支架

B3 管装平支架

D1 法兰侧面排气/排液阀在上部

D2 法兰侧面排气/排液阀在下部

E1 普通电缆接头

E2 防爆电缆接头

G1 腰形法兰

G2 焊管接头

d 隔爆

i 本安

优势分析

模拟型特点

● 精度高

● 量程、零点外部连续可调

● 稳定性能好

● 正迁移可达500%、负迁移可达600%

● 二线制

● 阻尼可调、耐过压

● 固体传感器设计

● 无机械可动部件、维修量少

● 重量轻(2.4kg)

● 全系列统一结构、互换性强

● 小型化(166mm总高)

● 接触介质的膜片材料可选

● 单边抗过压强

● 低压浇铸铝合金壳体

智能型特点:

●超级的测量性能,用于压力、差压、液位、流量测量

●数字精度:+(-)0.05%

●模拟精度:+(-)0.75%+(-)0.1%F.S

●全性能:+(-)0.25F.S

●稳定性:0.25% 60个月

●量程比:100:1

●测量速率:0.2S

●小型化(2.4kg)全不锈钢法兰,易于安装

●过程连接与其它产品兼容,实现最佳测量

●世界上唯一采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性

●采用16位计算机的智能变送器

●标准4-20mA,带有基于HART协议的数字信号,远程操控

●支持向现场总线与基于现场控制的技术的升级。
