变频电量测试

测试是指对给定的产品、材料、设备、生物体、物理现象、过程或服务，按照规定的程序确定一种或多种特性或性能的技术操作。^[1]

变频电量是指用于传输功率的，并且满足下述条件之一的交流电量。

1、信号频谱仅包含一种频率成分，而频率不局限于工频的交流电信号。

2、信号频谱包含两种或更多的被关注的频率成分的电信号。

变频电量包括电压、电流以及电压电流引出的有功功率、无功功率、视在功率、有功电能、无功电能等。

变频电量测试是指使用专用的仪器(如：AnyWay宽带功率测试系统）对变频电量信号进行准确的测量。

变频电量是指用于传输功率的，并且满足下述条件之一的交流电量。

1、信号频谱仅包含一种频率成分，而频率不局限于工频的交流电信号。

2、信号频谱包含两种或更多的被关注的频率成分的电信号。

变频电量包括电压、电流以及电压电流引出的有功功率、无功功率、视在功率、有功电能、无功电能等。

其主要特征包括：

1、幅值变化范围大，可以从几伏变化到几万伏，从几安变化到几千安。

2、基波频率变化范围宽，基波频率可以从0.1Hz甚至更低变化到400Hz甚至更高。

3、相位变化范围宽，功率因数可以在-1~1间任意变化。

4、往往是非正弦、高畸变，谐波含量丰富。

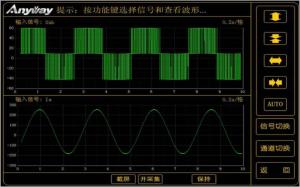

右边为实测的变频器输出电压、电流波形：

变频器输出波形(3)

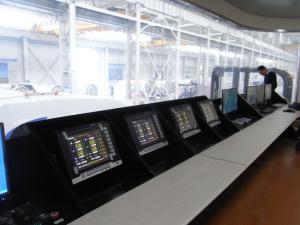

变频电量测试设备(4)变频功率分析仪是用于各类变频调速系统的电压、电流、功率、谐波等电量测试、计量的新型测量设备，是变频技术高速发展的必然产物，也是变频技术持续健康发展的重要基础仪器，更是变频设备能效评测不可或缺的工具。

◆该仪器/系统由数字量输出的变频电量变送器和数字量输入的二次仪表构成，两者通过光纤连接。完全避免了复杂电磁环境下传输环节的衰减和干扰。

◆采用电机、变频器、变压器、节能灯具等电器产品的各种试验工况下实测最低准确度指标作为标称准确度指标。

◆根据电压、电流的量程从1mV~20kV，100uA~7000A，变频电量变送器有100多种规格型号可供选择，对于高压、大电流测量，既可采用低电压、小电流的变送器与外部传感器配套使用，也可直接采用高电压、大电流的变频电量变送器直接测量，减少中间环节，提高系统测量准确度。

◆每台分析仪可配置1~6个功率单元（变频电量变送器），对于更多功率单元的测试项目，可采用多台分析仪级联，在同步光纤的控制下，实现多台分析仪之间的准确同步测量。
