核磁共振

核磁共振(3)核磁共振成像是一种利用核磁共振原理的最新医学影像新技术，对脑、甲状腺、肝、胆、脾、肾、胰、肾上腺、子宫、卵巢、前列腺等实质器官以及心脏和大血管有绝佳的诊断功能。与其他辅助检查手段相比，核磁共振具有成像参数多、扫描速度快、组织分辨率高和图像更清晰等优点，可帮助医生“看见”不易察觉的早期病变，已经成为肿瘤、心脏病及脑血管疾病早期筛查的利器。

据了解，由于金属会对外加磁场产生干扰，患者进行核磁共振检查前，必须把身体上的金属物全部拿掉。不能佩戴如手表、金属项链、假牙、金属纽扣、金属避孕环等磁性物品进行核磁共振检查。此外，戴心脏起搏器，体内有顺磁性金属植入物，如金属夹、支架、钢板和螺钉等，都不能进行磁共振成像检查。进行上腹部（如肝、胰、肾、肾上腺等）磁共振检查时必须空腹，但检查前可饮足量水，有利于胃与肝、脾的界限更清晰。

核磁共振对颅脑、脊髓等疾病是最有效的影像诊断方法，不仅可以早期发现肿瘤、脑梗塞、脑出血、脑脓肿、脑囊虫症及先天性脑血管畸形，还能确定脑积水的种类及原因等。而针对危害中国女性生命健康的第一大妇科疾患—乳腺癌，通过核磁共振精准筛查，可以帮助发现乳腺癌早期病灶；而针对“高血压、高血脂、高血糖”等三高人群，可以通过对头部及心脏等部位的核磁检查，在身体健康尚未发出红灯警讯前，早期发现心脏病、脑梗等高风险疾病隐患。此外，核磁共振还可进行腹部及盆腔的检查，如肝脏、胆囊、胰腺、子宫等均可进行检查，腹部大血管及四肢血管成像可以明确诊断真性、假性动脉瘤，夹层动脉瘤及四肢血管的各种病变。核磁共振对各类关节组织病变诊断非常精细，对骨髓、骨的无菌性坏死十分敏感。

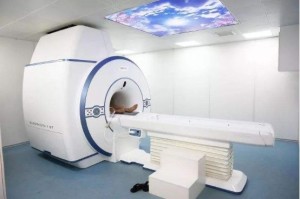

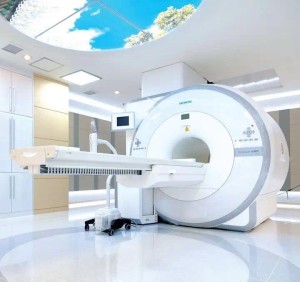

据了解，北京大学深圳医院医学影像科是深圳市医学重点专科，广东省临床医学影像学重点专科。该院医学影像科拥有世界上先进的3台磁共振（MR）扫描仪，分别是1台3.0T磁共振扫描仪、2台1.5T磁共振扫描仪。针对超声定位不准的局限，该科采用前列腺虚拟活检术，对前列腺癌早期诊断和鉴别。

由于核磁共振是磁场成像，没有放射性，所以对人体无害，是非常安全的。据了解，世界上既没有任何关于使用核磁共振检查引起危害的报道，也没有发现患者因进行核磁共振检查引起基因突变或染色体畸变发生率增高的现象。虽然核磁共振在筛查早期病变有着独到之处，但任何检查都是有限度的，比如有些病人不适合核磁共振，就不要过度检查。他呼吁，任何患者都应遵医嘱进行检查，不要以为影像检查越贵越好，只有适合自己的检查才是最好的。^[3]

连续波核磁共振波谱仪 CW-NMR

核磁共振仪示意图如今使用的核磁共振仪有连续波（continal wave，CW)及脉冲傅里叶（PFT）变换两种形式。连续波核磁共 振仪主要由磁铁、射频发射器、检测器、放大器及记录仪等组成（见下图）。磁铁用来产生磁 场，主要有三种：永久磁铁，电磁铁[磁感应强度可高达24000 Gs(2.4 T)]，超导磁铁[磁感应强度可高达190000 Gs(19 T)]。

核磁共振波谱仪的分辨率多用频率表示（也称“兆数”）其定义是在仪器磁场下激发氢原子所需的电磁波频率。如一台磁场强度为9.4T的超导核磁中，氢原子的激发频率为400MHz，则该仪器为“400兆”的仪器。频率高的仪器，分辨率好，灵敏度高，图谱简单易于分析。磁铁上 备有扫描线圈，用它来保证磁铁产生的磁场均匀，并能在一个较窄的范围内连续精确变化。射频 发射器用来产生固定频率的电磁辐射波检测器和放大器用来检测和放大共振信号。记录仪将 共振信号绘制成共振图谱。

CW-NMR价格低廉，温度，易操作，但是灵敏度差。因此需要样品量大，且只能测定如1H/19F/31P之类天然丰度很高的核，对诸如13C之类低丰度的核则无法测定。

PFT-NMR

20世纪70年代中期出现了脉冲傅里叶核磁共振仪，它的出现使13C核磁共振的研究得以迅速开展。

脉冲变换傅里叶核磁共振波谱仪（pulse Fourier transform-NMR）与连续波仪器不同，它增设了脉冲程序控制器和数据采集处理系统，利用一个强而短（1~50μs）的脉冲将所有待测核同时激发，在脉冲终止时及时打开接收系统，采集自由感应衰减信号（FID），待被激发的核通过弛豫过程返回平衡态时再进行下一个脉冲的激发。得到的FID信号是时域函数，是若干频率的信号的叠加,在计算机中经过傅里叶变换转变为频域函数才能被人们识别。PFT-NMR在测试时常进行多次采样，而后将所得的总FID信号进行傅里叶变换，以提高灵敏度和信噪比（进行n次累加，信噪比提高n^0.5倍）。

PFT-NMR灵敏度很高，可以用于低丰度核，测试时间短（扫一次一到几秒），还可以测定核的弛豫时间，使得利用核磁共振测定反应动态成为现实。

原子核的自旋

核磁共振主要是由原子核的自旋运动引起的。不同的原子核，自旋运动的情况不同，它们可 以用核的自旋量子数I来表示。自旋量子数与原子的质量数和原子序数之间存在一定的关系，大致分为三种情况，如下表。

I值为零的原子核可以看做是一种非自旋的球体，I为1/2的原子核可以看做是一种电荷分 布均匀的自旋球体，1H，13C，15N，19F，31P的I均为1/2，它们的原子核皆为电荷分布均匀的自旋 球体。I大于1/2的原子核可以看做是一种电荷分布不均匀的自旋椭球体。

核磁共振现象

原子核是带正电荷的粒子，不能自旋的核没有磁矩，能自旋的核有循环的电流，会产生磁场，形成磁矩（μ）。

μ=γP

式中，P是角动量矩，γ是磁旋比，它是自旋核的磁矩和角动量矩之间的比值，因此是各种核的特征常数。

当自旋核（spin nuclear）处于磁感应强度为B0的外磁场中时，除自旋外，还会绕B0运动，这种运动情况与陀螺的运动情况十分相像，称为拉莫尔进动（larmor process）。自旋核进动的角速度ω0与外磁场感应强度B0成正比，比例常数即为磁旋比（magnetogyric ratio)γ。式中ν0是进动频率。

ω0=2πν0=γB0

原子核在无外磁场中的运动情况如下图，微观磁矩在外磁场中的取向是量子化的（方向量子化），自旋量子数为I的原子核在外磁场作用下只可能有2I+ l个取向，每一个取向都可以 用一个自旋磁盘子数m来表示，m与I之间的关系是

m=I,I-1,I-2…-I

1H自旋核在外磁场中的两种取向示意图(4)

原子核的每一种取向都代表了核在该磁场中的一种能量状态，I值为1/2的核在外磁场作用下只有两种取向，各相当于m=1/2 和m=-1/2，这两种状态之间的能量差ΔE值为

ΔE=γhB0/2π

一个核要从低能态跃迁到高能态，必须吸收ΔE的能量。让处于外磁场中的自旋核接受一定频率的电磁波辐射，当辐射的能量恰好等于自旋核两种不同取向的能量差时，处于低能态的自旋核 吸收电磁辐射能跃迁到高能态。这种现象称为核磁共振。当频率为ν射的射频照射自旋体系时，由于该射频的能量E射=hν射，因此核磁共振要求的条件为

hν射=ΔE（即2πν射=ω射=γB0）①

研究得最多的是1H的核磁共振和13C的核磁共振。1H的核磁共振称为质子磁共振 (Proton Magnetic Resonance），简称 PMR，也表示为1H-NMR。13C核磁共振（Carbon- 13 Nuclear Magnetic Resonance）简称 CMR，也表示为13C-NMR。

核磁共振饱和与驰豫

1H的自旋量子数是I=1/2，所以自旋磁量子数m=±1/2，即氢原子核在外磁场中应有两种取向。1H的两种取向代表了两种不同的能级，在磁场中，m=1/2时，E=-μB0，能量较低，m=-1/2时，E=μB0，能量较高，两者的能量差为ΔE=2μB0，见下图。

式①，式②说明：处于低能级的1H核吸收E射的能量时就能跃迁到高能级。也即只有当电磁波的辐射能等于lH的能级差时，才能发生1H的核磁共振。

E射=hν射=ΔE=hν0②因此1H发生核磁共振的条件是必须使电磁波的辐射频率等于1H的进动频率，既符合下式。

ν射=ν0=γB0/2π③由式③可知：要使ν射=ν0，可以采用两种方法。一种是应强度，逐渐改变电磁波的辐射频率ν射，进行扫描，当ν射与B0匹配时，发生核磁共振。另一种方法是固定辐射波的辐射频率，然后从低场到高场，逐渐改变B0，当 B0与ν射匹配时，也会发生核磁共振（见右图）。这种方法称为扫场。—般仪器都采用扫场的方法。固定磁感

在外磁场的作用下，有较多1H倾向于与外磁场取顺向的排列，即处于低能态的核数目比 处于高能态的核数目

多，但由于两个能级之间 能差很小，前者比后者只占微弱的优势1H-NMR的讯号正是依靠这些微弱过剩的低能态核吸收射频电磁波的辐射能跃迁到高级而产生的。如高能态核无法返回到低能态，那么随着跃迁的不断进行，这种微弱的优势将进一步减弱直到消失，此时处于低能态的1H核数目与处于高能态核数目逐渐趋于相等，与此同步，PMR的 讯号也会逐渐减弱直到最后消失。上述这种现象称为饱和。

1H核可以通过非辐射的方式从高能态转变为低能态，这种过程称为弛豫（relaxation），正是 因为各种机制的弛豫，使得在正常测试情况下不会出现饱和现象。弛豫的方式有两种，处于高能态的核通过交替磁场将能量转移给周围的分子，即体系往环境释放能量，本身返回低能态，这个 过程称为自旋晶格弛豫。其速率用1/T1表示，T1称为自旋晶格弛豫时间。自旋晶格弛豫降低了磁性核的总体能量，又称为纵向弛豫。两个处在一定距离内，进动频率相同、进动取向不同的 核互相作用，交换能量，改变进动方向的过程称为自旋-自旋弛豫。其速率用1/T2表示，T2称为自旋-自旋弛豫时间。自旋-自旋弛豫未降低磁性核的总体能量，又称为横向弛豫。

核磁共振丰度和灵敏度

天然丰富的12C的I值为零，没有核磁共振信号。13C的I值为1/2，有核磁共振信号。通常 说的碳谱就是13C核磁共振谱。由于13C与1H的自旋量子数相同，所以13C的核磁共振原理与1H相同。但13C核的γ值仅约为1H核的1/4，而检出灵敏度正比于γ3，因此即使是丰度100%的13C 核，其检出灵敏度也仅为1H核的1/64，再加上13C的丰度仅为1.1%，所以，其检出灵敏度仅约 为1H核的1/6000。这说明不同原子核在同一磁场中被检出的灵敏度差别很大，13C的天然丰度 只有12C的1.108%。由于被检灵敏度小，丰度又低，因此检测13C比检测1H在技术上有更多的困难。下表是几个自旋量子数为1/2的原子核的天然丰度和相对灵敏度。

核磁共振氢的核磁共振谱提供了三类极其有用的信息：化学位移、偶合常数、积分曲线。应用这些信 息，可以推测质子在碳胳上的位置。

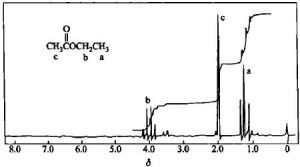

根据前面讨论的基本原理，在某一照射频率下，只能在某一磁感应强度下发生核磁共振。例如：照射频率为60 MHz，磁感应强度是 14.092 Gs(14.092×10^-4 T），100 MHz—23.486 Gs(23.486×10^-4 T），200 MHz—46.973 Gs(46.973×10^-4 T）。600 MHz—140.920 Gs(140.920×10^-4 T）。但实验证明：当1H在分子中所处化学环境（化学环境是指1H的核外电子以及与1H 邻近的其它原子核的核外电子的运动情况）不同时，即使在相同照射频率下，也将在不同的共振磁场下显示吸收峰。下图是乙酸乙酯的核磁共振图谱，图谱表明：乙酸乙酯中的8个氢，由 于分别处在a，b，c三种不同的化学环境中，因此在三个不同的共振磁场下显示吸收峰。同种核由于在分子中的化学环境不同而在不同共振磁感应强度下显示吸收峰，这称为化学位移（chemical shift）。

化学位移是怎样产生的？分子中磁性核不是完全裸露的，质子被价电子包围着。这些电子 在外界磁场的作用下发生循环的流动，会产生一个感应的磁场，感应磁场应与外界磁场相反（楞次定律），所以，质子实际上感受到的有效磁感应强度应是外磁场感应强度减去感应磁场强度。即

B有效=B0(1-σ）=B0-B0σ=B0-B感应

外电子对核产生的这作用称为屏蔽效应（shielding effect），也叫抗磁屏蔽效应（diamagnetic effect）。称为屏蔽常数（shielding constant）。与屏蔽较少的质子比较，屏蔽多的质子对外磁场感受较少，将在较高的外磁场B0作用下才能发生共振吸收。由于磁力线是闭合的，因此感应磁 场在某些区域与外磁场的方向一致，处于这些区域的质子实际上感受到的有效磁场应是外磁场B0加上感应磁场B感应。这种作用称为去屏蔽效应（deshielding effect）。也称为顺磁去屏蔽效应（paramagnetic effect）。受去屏蔽效应影响的质子在较低外磁场B0作用下就能发生共振吸收。综上所述：质子发生核磁共振实际上应满足：

ν射=γB有效/2π

因在相同频率电磁辐射波的照射下，不同化学环境的质子受的屏蔽效应各不相同，因此它们发生 核磁共振所需的外磁场B0也各不相同，即发生了化学位移。

对1H化学位移产生主要影响的是局部屏蔽效应和远程屏蔽效应。核外成键电子的电子云 密度对该核产生的屏蔽作用称为局部屏蔽效应。分子中其它原子和基团的核外电子对所研究的 原子核产生的屏蔽作用称为远程屏蔽效应。远程屏蔽效应是各向异性的。

化学位移的差别约为百万分之十，要精确测定其数值十分困难。现采用相对数值表示法，即选用一个标准物质，以该标准物的共振吸收峰所处位置为零点，其它吸收峰的化学位移值根据这 些吸收峰的位置与零点的距离来确定。最常用的标准物质是四甲基硅（CH3)4Si简称TMS。选TMS为标准物是因为：TMS中的四个甲基对称分布，因此所有氢都处在相 同的化学环境中，它们只有一个锐利的吸收峰。另外，TMS的屏蔽效应很高，共振吸收在高场出现，而且吸收峰的位置处在一般有机物中的质子不发生吸收的区域内。现规定化学位移用δ来 表示，四甲基硅吸收峰的δ值为零，其峰右边的δ值为负，左边的δ值为正。测定时，可把标准物与样品放在一起配成溶液，这称为内标准法。也可将标准物用毛细管封闭后放人样品溶液中进 行测定，这称为外标准法。此外，还可以利用溶剂峰来确定待测样品各个峰的化学位移。

由于感应磁场与外磁场的B0成正比，所以屏蔽作用引起的化学位移也与外加磁场B0成正 比。在实际测定工作中，为了避免因采用不同磁感应强度的核磁共振仪而引起化学位移的变化，δ一般都应用相对值来表示，其定义为

δ=(ν样-ν标)/ν仪×10^6　④

在式④中，ν样和ν标分别代表样品和标准化合物的共振频率，ν仪为操作仪器选用的频率。多数有机物的质子信号发生在0～10处，零是高场，10是低场。需注意也有一些质子的信号是在小于0的地方出现的。如安扭烯的环内的质子，受到其外芳环磁各向异性的影响，甚至可以达到-2.99。此外，在不同兆数的仪器中，化学位移的值是相同的。

化学位移取决于核外电子云密度，因此影响电子云密度的各种因素都对化学位移有影响，影 响最大的是电负性和各向异性效应。

⑴电负性（诱导效应）

电负性对化学位移的影响可概述为：电负性大的原子（或基团）吸电子能力强，1H核附近的吸电子基团使质子峰向低场移（左移），给电子基闭使质子峰向高场移（右移）。这是因为吸电子基团降低了氢核周围的电子云密度，屏蔽效应也就随之降低，所以质子的化学位 移向低场移动。给电子基团增加了氢核周围的电子云密度，屏蔽效应也就随之增加，所以质子的 化学位移向高场移动。下面是一些实例。

实例一：

实例二：

电负性对化学位移的影响是通过化学键起作用的，它产生的屏蔽效应属于局部屏蔽效应。

⑵各向异性效应

当分子中某些基团的电子云排布不呈球形对称时，它对邻近的1H核产 生一个各向异性的磁场，从而使某些空间位置上的核受屏蔽，而另一些空间位置上的核去屏蔽， 这一现象称为各向异性效应（anisotropic effect）。

除电负性和各向异性的影响外，氢键、溶剂效应、van der Waals效应也对化学位移有影响。氢键对羟基质子化学位移的影响与氢键的强弱及氢键的电子给予体的性质有关，在大多数情况 下，氢键产生去屏蔽效应，使1H的δ值移向低场。有时同一种样品使用不同的溶剂也会使化学位移值发生变化，这称为溶剂效应。活泼氢的溶剂效应比较明显。

当取代基与共振核之间的距离小于van der Waals半径时，取代基周围的电子云与共振核周围的电子云就互相排 斥，结果使共振核周围的电子云密度降低，使质子受到的屏蔽效应明显下降，质子峰向低场移动，这称为van der Waals效应。氢键的影响、溶剂效应、van der Waals效应在剖析NMR图谱时很有用。

（3）共轭效应

苯环上的氢若被推电子基取代，由于P-π共轭，使苯环电子云密度增大，质子峰向高场位移。而当有拉电子取代基则反之。对于双键等体系也有类似的效果。

由于不同类型的质子化学位移不同，因此化学位移值对于分辨各类质子是重要的，而确定质子类型对于阐明分子结构是十分有意义的。下表列出了一些特征质子的化学位移，表中黑体字的H是要研究的质子。

特征质子的化学位移

质子的类型	化学位移	质子的类型	化学位移
RCH3	0.9	ArOH	4.5-4.7（分子内缔合10.5～16)
R2CH2	1.3
R3CH	1.5	R2C=CR—OH	15～19（分子内缔合）
	0.22	RCH2OH	3.4～4
R2C=CH2	4.5～5.9	ROCH3	3.5～4
R2C=CRH	5.3	RCHO	9～10
R2C=CR—CH3	1.7	RCOCR2—H	2～2.7
RC≡CH	7～3.5	HCR2COOH	2～2.6
ArCR2—H	2.2～3	R2CHCOOR	2～2.2
RCH2F	4～4.5	RCOOCH3	3.7～4
RCH2Cl	3～4	RC≡CCOCH3	2～3
RCH2Br	3.5～4	RNH2或R2NH	0.5～5（峰不尖锐，常呈馒头形）
RCH2I	3.2~4
ROH	0.5～5.5（温度、溶剂、浓度改变时影响很大）	RCONRH或ArCONRH	5～9.4

C6D11H在不同温度下的1H-NMR谱(3)甲烷氢的化学位移值为0.23，其它开链烷烃中，一级质子在高场δ≈0.91处出现，二级质子移向低场在δ≈1.33处出现，三级质子移向更低场在δ≈1.5处出现。例如：

甲基峰一般具有比较明显的特征，亚甲基峰和次甲基峰没有明显的特征，而且常呈很复杂的峰形，不易辨认。当分子中引人其它官能团后，甲基、次甲基及亚甲基的化学位移会发生变化，但其δ值极少超出0.7～4-5这一范围。

环烷烃能以不同构象形式存在，未被取代的环烷烃处在一确定的构象中时，由于碳碳单键的 各向异性屏蔽作用，不同氢的δ值略有差异。例如，在环己烷的椅型构象中，由于C-I上的平伏键氢处于C⑵ — C⑶键及C⑸ — C⑹键的去屏蔽区，而C-I上的直立键氢不处在去屏蔽区，（图环己烷的各向异性屏蔽效应）。所以平伏键氢比直立键氢的化学位移略高0.2～0.5。在低温（-100℃）构象固定时，NMR谱图上可以清晰地看出两个吸收峰，一个代表直立键氢，一个代表平伏键氢。但在常温下，由于构象的迅速转换（图环己烷构象的转换），一般只看到一个吸收峰（见右图）。

其它未取代的环烷烃在常温下也只有一个吸收峰。环丙烷的δ值为0.22，环丁烷的δ值为1.96，别的环烷烃的δ值在1.5左右。取代环烷烃中，环上不同的氢有不同的化学位移，它们的图谱有时呈比较复杂的峰形，不易辨认。

烯氢是与双键碳相连的氢，由于碳碳双键的各向异性效应，烯氢与简单烷烃的氢相比δ值均向低场移动3～4乙烯氢的化学位移约为5.25，不与芳基共轭的取代烯氢的化学位移约在 4.5～6.5范围内变化，与芳基共轭时δ值将增大。乙烯基对甲基、亚甲基、次甲基的化学位移也 有影响。例如：

从上面的数据可以看出，同碳上有乙烯基的氢δ值约在1.59～2.14之间，变化较大，邻碳上有乙烯基的氢，δ值变化较小。

炔基氢是与三键碳相连的氢，由于炔键的屏蔽作用，炔氢的化学位移移向高场，一般δ=1.7～3-5 处有一吸收峰。例如，HC≡CH(1.80），RC≡CH(1.73～1.88），ArC≡CH(2.71～3-37），—CH=CH-C≡CH(2.60～3.10），—C≡C—C≡CH(1.75～2.42),CH3-C≡C-C≡C-C≡CH(1.87）。HC≡C—若连在一个没有氢的原子上，则炔氢显示一个尖锐的单峰。炔基对甲基、 亚甲基的化学位移有影响，与炔基直接相连的碳上的氢化学位移影响最大，其δ值约为1.8～2.8。

由于受π电子环流的去屏蔽作用，芳氢的化学位移移向低场，苯上氢的δ=7.27。萘上的质 子受两个芳环的影响δ值更大，α质子的δ为7.81，β质子的δ为7.46。一般芳环上质子的在δ值在6.3～8.5范围内，杂环芳香质子的δ值在6.0～9.0范围内。

由于卤素电负性较强，因此使直接相连的碳和邻近碳上质子所受屏蔽降低，质子的化学位移向低场方向移动，影响按F，Cl，Br，I的次序依次下降。与卤素直接相连的碳原子上的质子化学位移一般在δ=2.16～4.4之间，相邻碳上质子所受影响减小，δ=1.25～1.55之间，相隔一个碳原子时，影响更小，δ= 1.03～1.08之间。

乙酸乙酯的核磁共振氢谱酯中烷基上的质子RCOOCH2R的化学位移δH=3.7～4。酰胺中氮上的质子RCONHR 的化学位移，一般在δ= 5～9.4之间，往往不能给出一个尖锐的峰。

羰基或氮基附近α碳上的质子具有类似的化学位移= 2～3，例如，CH3COClδH=2.67,CH3COOCH3δH=2.03， RCH2COOCH3δH=2.13,CH3CONH2δH= 2.08，RCH2CONH2δH=2.23，CH3CNδH=1.98，RCH2CNδH=2.30。
