带槽圆螺母

带槽圆螺母

目录导航

基本信息

螺纹规格 DK(MAX) M MAX n B MAX K C D2
公称 Min MAX
M1.4 3 1.6 0.4 0.46 0.6 1.1 - 0.1 -
M1.6 4 2 0.4 0.46 0.6 1.2 - 0.1 -
M2 4.5 2.2 0.5 0.56 0.7 1.4 - 0.2 -
M2.5 5.5 2.5 0.6 0.66 0.8 1.6 1.1 0.2 M1.4
M3 6 3 0.8 0.86 1 2 1.3 0.2 M1.4
M4 8 3.5 1 0.96 1.31 2.5 1.8 0.3 M1.4
M5 10 4.2 1.2 1.26 1.51 2.8 2.1 0.4 M2
M6 11 5 1.6 1.66 1.91 3 2.5 0.4 M2
M8 14 6.5 2 2.06 2.31 4 3.3 0.5 M2
M10 18 8 2.5 2.56 2.81 5 4 0.5 M3
M12 22 10 3 3.06 3.31 6 5 0.8 M4

中文标准名称

螺纹规格 DK(MAX) M MAX n B MAX K C D2
公称 Min MAX
M1.4 3 1.6 0.4 0.46 0.6 1.1 - 0.1 -
M1.6 4 2 0.4 0.46 0.6 1.2 - 0.1 -
M2 4.5 2.2 0.5 0.56 0.7 1.4 - 0.2 -
M2.5 5.5 2.5 0.6 0.66 0.8 1.6 1.1 0.2 M1.4
M3 6 3 0.8 0.86 1 2 1.3 0.2 M1.4
M4 8 3.5 1 0.96 1.31 2.5 1.8 0.3 M1.4
M5 10 4.2 1.2 1.26 1.51 2.8 2.1 0.4 M2
M6 11 5 1.6 1.66 1.91 3 2.5 0.4 M2
M8 14 6.5 2 2.06 2.31 4 3.3 0.5 M2
M10 18 8 2.5 2.56 2.81 5 4 0.5 M3
M12 22 10 3 3.06 3.31 6 5 0.8 M4

词条图册

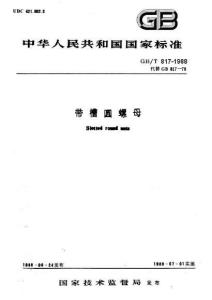

国家标准国家标准(2)StandardTitle in Chinese： 带槽圆螺母

实施日期 ExecuteDate： 1989-7-1

首次发布日期 FirstIssuance Date： 1967-3-6

标准状态 StandardState： 现行

复审确认日期 ReviewAffirmance Date： 2010-7-28

计划编号 Plan No：

代替国标号 ReplacedStandard： GB 817-1976

被代替国标号 ReplacedStandard:

废止时间 RevocatoryDate：

采用国际标准号 AdoptedInternational Standard No：

采标名称 AdoptedInternational Standard Name：

采用程度 ApplicationDegree：

采用国际标准 AdoptedInternational Standard：

国际标准分类号(ICS)： 21.060.20

中国标准分类号(CCS)： J13

标准类别 StandardSort： 产品

标准页码 Number ofPages:

标准价格(元) Price(￥)：

主管部门 Governor：中国机械工业联合会

归口单位 TechnicalCommittees：全国紧固件标准化技术委员会

起草单位 DraftingCommittee： 机电部标准化所
