十字滑台

目录导航

简介

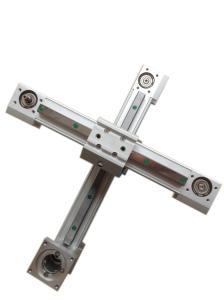

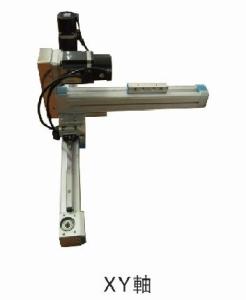

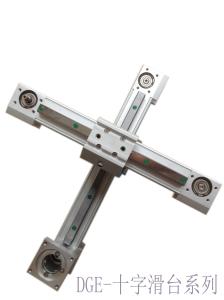

十字滑台展示十字滑台展示

工业上常常以横向表示X轴，另一个轴向就是Y轴。X轴的中点与Y轴重合时，外观上看起来是中文中的“十”字，十字滑台的名称也由此而来。

工作原理

十字滑台图册十字滑台图册(5)十字滑台的工作原理是：通过一组直线滑台固定在另一组滑台的滑块上。例如：十字滑台把X轴固定在Y轴的滑台上，这样X轴上的滑块就是运动对象，即可由Y轴控制滑块的Y方向运动，由可以由X轴控制滑块的X方向运动，其运动方式一般由外置驱动来实现。这样就可以实现让滑块在平面坐标上完成定点运动，线性或者曲线运动。

应用范围

十字滑台主要应用在自动化行业当中，主要集中在几大行业块：

  1. 医疗机械行业：检查设备、测试设备。
  2. 平面处理机械行业：喷涂机械、点胶机械、涂胶机械等
  3. 物流行业：货物自动分类机械、仓库管理机械等。
  4. 设备改造行业：机械手设备、生产线设备。

结构

十字滑台的结构主要取决于其组成元素——直线滑台的结构。即十字滑台的结构主要分为两种：同步带结构和丝杆结构。

同步带

同步带结构是指十字滑台的传动方式由同步带来完成。

丝杆

丝杆结构是指十字滑台的传动方式由丝杆来完成。

比较

十字滑台两种结构对比

同步带 丝杆
刚性 一般 好
行程 大 短
造价 低 高
运行速度 快 一般

词条图册

同步带 丝杆
刚性 一般 好
行程 大 短
造价 低 高
运行速度 快 一般
