液压系统设计

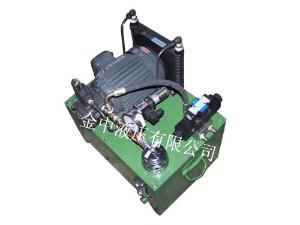

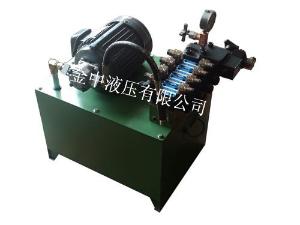

 金中液压系统液压系统又称液压泵站，是独立的液压装置。它按主机要求供油并控制油流的方向、压力和流量它适用于主机与液压装可分离的各种液压机械上。用户购后只要将压站与主机上的执行机构油缸或油马达用油管相连液压机械即可实现各种规定的动作、工作循环。

 金中液压系统  电机带动油泵旋转泵从油箱中吸油后打油将机械能转化为液压油的压力能液压油通过集成块或阀组合被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中从而控制了液动机方向的变换、力量的大小及速度的快慢推动各种液压机械做功。

 液压系统结构技术参数 主要技术参数：油箱的有效贮油量及电动机功率油箱容量共有18种规格如下表油箱容量规格表GB2876升25 40 63 100 160 250 400 630 800 1000 1250 1600 2000 2500 3200 4000 5000 6300 液压站根据用户要求及依据工况使用条件可以做到1、按系统配置集成块。2、可设置冷却器、加热器、蓄能器。3、可设置电气控制装置。

1、确定液压执行元件的形式

2、进行工况分析确定系统的主要参数

3、制定基本方案拟定液压系统原理图

4、选择液压元件

5、液压系统的性能验算

6、绘制工作图编制技术元

   设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前必须把设计要求以及与该设计内容有关的其他方面了解清楚。

1、主机的概况用途、性能、工艺流程、作业环境、总体布局等。

2、液压系统要完成哪些动作动作顺序及彼此联锁关系如何。

3、液压驱动机构的运动形式运动速。

4、各动作机构的载荷大小及其性质 。

5、对调速范围、运动平稳性、转换精度等性能方面的要求。

6、自动化程度、操作控制方式的要求。

7、对防尘、防爆、防寒、噪声、安全可靠性的要求 。

8、对效率、成本等方面的要求 !
