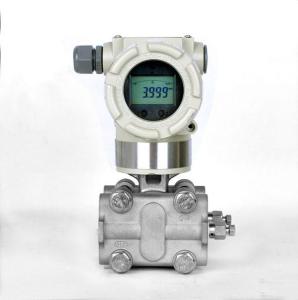

绝对压力变送器

绝对压力变送器特点

1. 超级的测量性能，用于压力、差压、液位、流量测量；
2. 数字精度：+(-)0.05%；
3. 稳定性：0.25%  60个月；
4. 量程比：100：1；
5. 测量速率：0.2S；
6. 小型化(2.4kg)全不锈钢法兰，易于安装；
7. 过程连接与其它产品兼容，实现最佳测量；
8. 世界上唯一采用H合金护套的传感器实现了优良的冷、热稳定性；
9. 采用16位计算机的智能绝对压力变送器；
10. 标准4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级。

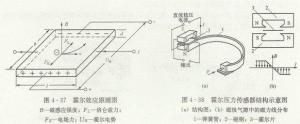

压力变送器工作原理

当压力直接作用在测量膜片的表面，使膜片产生微小的形变，测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号，然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-5V电压信号。

由于测量膜片采用标准化集成电路，内部包含线性及温度补偿电路，所以可以做到高精度和高稳定性，变送电路采用专用的两线制芯片，可以保证输出两线制4-20mA电流信号，方便现场接线。

绝对压力变送器参数

1. 使用对象：液体、气体和蒸气；
2. 测量范围： 0-1.6～10Mpa；
3. 输出信号：4~20mA DC220V  AC供电，0~10mA  DC输出；
4. 供电电源：12~45V  DC，一般为24V  DC；
5. 负载特性：与供电电源有关，在某一电源电压时带负载能力；负载阻抗RL与电源电压Vs关系式为：RL≤50(Vs-12)；
6. 指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；
7. 防爆等级： a：隔爆型(Exd ⅡBT5或Exd ⅡCT6)； b：本安型( Exia ⅡCT6或Ex ib ⅡCT6)；
8. 量程和零点：外部连续可调；
9. 正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。最大正迁移量为最小调校量程的500%；最大负迁移量为最小调校量程 的600%；
10. 温度范围：工作温度范围：－20~+88℃；^[3]

• 输出信号：二线制4～20mA DC
• 二线制4～20mA直流信号上叠加数字信号（智能）
• 供电电源：12～45VDC
• 电源影响：<0.005%/V
• 负载影响：电源稳定时，无负载影响。
• 测量精度：调校量程的±0.2%，±0.25%，±0.5%。（标配精度为±0.5%，若选择其他精度请在订货选型时注明。）
• 迁移特性：最大正迁移量500%，最大负迁移量600%
• 阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
• 启动时间：﹤2秒，不需预热
• 工作环境：环境温度：-29～93℃（模拟放大器）
• -29～65℃（带显示表头）
• 环境湿度：0～95%
• 防护特性：IP65
• 防爆类型：隔爆型 ExdIIBT4
• 本安型 ExiaIICT4
• 静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
• 电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
• 振动影响：任何方向200Hz振动时，±0.05%/g。
• 安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。

注意

1. 负迁移量的绝对值，不大于一个工程大气压。
2. 迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。
3. 绝对压力变送器不能进行负迁移。

绝对压力变送器的选型
