概述

　　全自动工频   耐压试验试验装置是根据国家最新电力行业标准而设计的、性能先进的智能耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

别称

　　耐压试验装置、耐压测试仪、工频耐压仪、工频耐压机[1].

特性

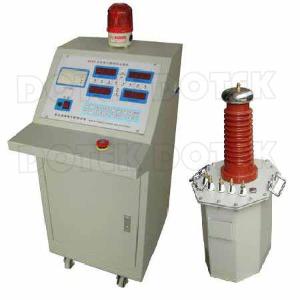

　　◆日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示，带背光，读数清晰、直观,同时显示电压、电中试高测生产的工频耐压仪中试高测生产的工频耐压仪流、时间等，有各种数据设置功能；

　　◆全中文界面，工作状态显示，操作简单明了，适用面广；

　　◆带状态显示，带提醒功能，使用者对设备所处的状态一目了然；

　　◆轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

　　◆全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便；

　　◆按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如；

　　◆带过电流、过电压保护。保护准确、迅速，可有效保证人员和设备的安全；

　　◆单一按键，可轻松实现电压的交流、直流两种显示方式,有自动升压功能，有交/直流转换显示功能；升压速度可调整，能满足不同升压速度的需求；

　　◆采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强；

　　◆自带四路输出，可靠的过流过压保护，精确的电压控制能力，较小的电压控制误差；可用于过流、过压保护等不同场合；

　　◆时间继电器启动/停止条件可任意设定。可设定时间范围1秒～9999秒；

　　◆可选配远程通信、门联锁警灯警铃、外接分压器校验接口等；

　　◆开机显示公司名称、网址及联系电话等，有利公司品牌的宣传和推广；

　　◆产品体积小、重量轻、结构合理、可靠耐用。

参数

　　◆输入电压：三相相AC220V ±15%, 50 Hz±2 Hz

　　◆输出电压：0-1000kV

　　◆输出容量：0-1000kVA

　　◆计时范围：0-9999S

　　◆设定方式：面板轻触式按键数字设定 设定值断电永久保存

　　◆保护方式：工作异常自动复位（WaHZTCh dog） 欠压自动复位

　　◆环境温度：－20℃至50℃

　　◆电压精度：≤0.5 %FS ±2

　　◆电流精度：≤0.5 %FS ±2

组成

　　工频   耐压试验机是根据   DL/T848.2-2004行业标准而设计生产的。全套装置由YD系列轻型高压试验变压器和全自动耐压控制箱（台）组成，其中控制台（箱）由调压器、测量、显示、报警、控制及保护等部分组成的全自动一体化装置。

指标

　　   1   ）全自动耐压控制箱（台）参数：（常规参数见下表）

　　

   型号规格    容量    电    源    输    出    重量（   kg   ）
   相数    （   V   ）    （   A   ）    （   V   ）    （   A   ）
2/220 2 1 220 10 0-250 8 14
3/220 3 1 220 15 0-250 12 16
5/220 5 1 220 25 0-250 20 18
10/220 10 1 220 50 0-250 40 80
15/400 15 2 380 37.5 0-430 34.8 90
20/400 20 2 380 50 0-430 46.5 100
25/400 25 2 3 62.5 0-430 58.1 120
30/400 30 2 380 75 0-430 69.7 140
50/400 50 2 .380 125 0-430 116.2 160
100/400 100 2 380 250 0-430 232.5 500

　　   2   ）高压试验变压器参数：

　　

   规格    容量    kVA    低压侧    高压侧    测量变比    60   分钟温升   ℃    阻抗电压%    空载电流    %    质量    kg    外形尺寸    长   ×   宽   ×   高    mm×mm×mm
   电压    V    电流    A    电压   kV    电流    mA
3/50 3 200 15 50 60 500 50 10 <4 27 240×300×690
5/50 5 200 25 50 100 500 50 10 <4 52 250×355×710
10/50 10 200 50 50 200 500 50 10 <4 80 260×375×750
15/50 15 400 37.5 50 300 500 50 8 <4 120 270×420×800
20/50 20 400 50 50 400 500 50 8 <4 140 285×440×820
30/50 30 400 75 50 600 500 50 8 <4 155 295×386×840
   50/35    50    400    125    35    1400    175    50    8    <4    165    310×405×850
50/50 50 400 125 50 1000 500 50 8 <4 184 320×416×910
10/100 10 400 50 100 100 1000 50 10 <4 135 350×475×1300
15/100 15 400 37.5 100 150 1000 50 8 <4 150 510×390×1320
20/100 20 400 50 100 200 1000 50 8 <4 215 540×400×1340
30/100 30 400 75 100 300 1000 50 8 <4 250 560×410×1360
50/100 50 400 125 100 500 1000 50 8 <4 290 600×460×1410
10/150 10 200 50 100 66.7 1500 50 10 <4 180 265×380×1750
15/150 15 400 37.5 150 100 1500 50 8 <4 200 510×390×1800
20/150 30 400 50 150 133.3 1500 50 8 <4 220 540×415×1800
30/150 30 400 75 150 200 1500 50 8 <4 280 560×430×1800
50/150 50 400 125 150 333.3 1500 50 8 <4 340 640×490×1850

　　注：交直流两用型试验变压器的参数同上表，直流参数中的额定直流电压为交流的1.4倍，额定直流电流为交流电流的0.7倍。并可根据用户需要在高压绕组中抽出5 -15kV的中压抽头，供高压电机作交流耐压试验。并可定制特殊规格的试验变压器。
