ULN2003

目录导航

产品规格

封装信息

东芝软件包名称	销
SOL16
16

绝对最大额定值

特点	符号	等级	单位
输出电流（最大值）	IOUT	500	毫安
工作温度	ŢOPR	85	摄氏度
工作温度	ŢOPR	-40	摄氏度
储存温度（最大）	Ţ英镑	150	摄氏度
储存温度（最小值）	Ţ英镑	-55	摄氏度
输出击穿电压	VCE（SUS）	50	V

电气特性

特点	条件	单位
直流电流增益（最小值）	ĤFE	-	1000	-
VIN（ON）（最大值）	VIN（ON）	-	24	V
VIN（ON）（最小值）	VIN（ON）	-	2.8	V
推荐系统电源电压（最大值）	VIN（推荐）	-	24	V
推荐系统电源电压（最小值）	VIN（推荐）	-	0	V

特点

东芝软件包名称	销
SOL16
16

作用

特点	符号	等级	单位
输出电流（最大值）	IOUT	500	毫安
工作温度	ŢOPR	85	摄氏度
工作温度	ŢOPR	-40	摄氏度
储存温度（最大）	Ţ英镑	150	摄氏度
储存温度（最小值）	Ţ英镑	-55	摄氏度
输出击穿电压	VCE（SUS）	50	V

应用电路

特点	条件	单位
直流电流增益（最小值）	ĤFE	-	1000	-
VIN（ON）（最大值）	VIN（ON）	-	24	V
VIN（ON）（最小值）	VIN（ON）	-	2.8	V
推荐系统电源电压（最大值）	VIN（推荐）	-	24	V
推荐系统电源电压（最小值）	VIN（推荐）	-	0	V

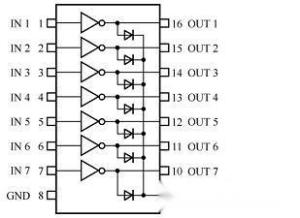

引脚介绍

该电路的特点如下：^[1]

ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路

直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

ULN2003工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V的电压，输出还

可以在高负载电流并行运行。

ULN2003采用DIP—16或SOP—16塑料封装。

方框图

封装外形图ULN2003内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTLCOMS,由达林顿管组成驱动电路。ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE约1V左右，耐压BVCEO约为36V。用户输出口的外接负载可根据以上参数估算。采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
