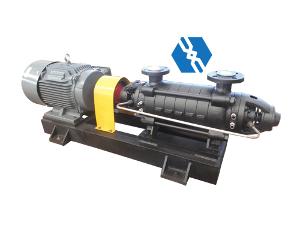

TSWA卧式多级泵

1、TSWA卧式多级离心泵^[2]结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；

2、TSWA卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；

3、TSWA卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；

1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm

2、介质温度：-15℃~80℃；

3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）

卧式多级离心泵4、周围环境温度应低于40℃,相对湿度低于95%;

5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

             1、TSWA卧式多级泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口

           径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；

      2、TSWA卧式多级泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；

      3、TSWA卧式多级泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶

卧式多级泵结构图           轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

      4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡

           胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；

      5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；

      6、TSWA卧式多级泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。
