三箱造型

铸件高度较高或结构复杂时， 起模会遇到困难，往往采用多箱造型， 其中多采用三箱造型。图1-1为双 凸缘皮带轮，假若只有一个分型面是 不可能把模样取出来的。若采用三个 砂箱、两个分型面，模样就能方便起出。造型时用三个或三个以 上的砂箱造型叫多箱造型。

图1-1 双凸缘皮带轮

三箱造型如图1-2，从图中可以看出，如果把模样放在一 个砂箱的任何部位都无法把模样起出。如果用三箱造型，设铸 件模样上下最大截面为两个分型面，如图1-2(a)，从模样中间 尺寸最小处划分为两半，造型时两半模分别从中箱的上下两分 型面起出，如图(b)。

(a)舂砂后

(b)起模示意

图1-2 多箱造型示意

1.上砂型 2.中砂型 3.下砂型 4.上半模 5.下半模

三箱造型和两箱造型相似，不同的是多了一个中砂箱。

1.制作中型，在底板上放好中砂箱，将模样放在砂箱中的适 当位置，填砂舂实后，依凸缘做出分型面(图2-1)。

图2-1 制作中型

图2-2 制作下型

2.制作下型，套上下砂箱，填砂舂实，刮去多余的型砂(图2 -2)。

3.把中型和下型紧固，一起翻转180°，放在底板上，并在另 一个凸缘上做出分型面。

4.制作上型，套上上砂箱，安装好芯头，放好浇口模和出气 冒口模，并逐层填砂紧实，刮平，扎出通气道，并在上中箱和中下 箱缝处做泥号(图2- 3)。

5.起出浇口、出气冒 口模样，然后敞开上型， 并在中型中取出上半模。

6.取下中型并翻转 180°，起出模样的下半部。

7.修整砂型，开设浇 口，下好砂芯，合好型就可等待浇注(图2-4)。

图2-3制作上型

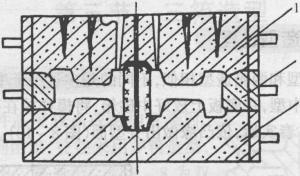

图2-4 合型后的铸型

1.上型 2.中型 3.下型

三箱造型不只是用在形状复杂的铸件上，有时为了便于舂 砂、修型、安放砂芯以及开型设浇口和合型，也常用三箱造型。 根据铸件结构及工艺不同，也可分别制作下型或上型。

分型面多了，不仅增加造型和合型的工作量，也增加了错箱 的可能性，因此在选用时应注意。
