变频串联谐振耐压试验装置

DFVF3000变频串联谐振耐压试验装置

上海大帆 DFVF3000变频串联谐振耐压试验装置是少数通过国家权威机构质量检验测试中心（武汉高压研究所）严格型式试验认证，质量信心保证！超低谐波含量，体积小重量轻。既可手动试验，也可自动试验（自动寻找谐振点，自动升压），傻瓜式操作，操作简单。免费提供彩页资料、技术咨询、技术方案及最新国标，欢迎来电垂询！ 各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。变频串联谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备（如电缆、变压器、GIS开关、SF6开关、电动机、发电机、母线、套管、互感器等）的交流耐压试验。

产品介绍：

该装置可按规程要求满足断路器、变压器、GIS系统、开关、电缆、套管、绝缘子等设备的交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

变电站电气设备交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。其中变频电源采用进口元器件及波形发生芯片，大屏幕LED液晶彩屏，通过一键式旋钮直接完成各种参数的设置。具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移。内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击，保证了变频电源的长期稳定性和可靠性。

产品特点：

1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。

2、体积小，重量轻，一般为普通试验装置的1/3-1/5；

3、谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、变频电源保护功能强，稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。

5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。

DFVF3000变频串联谐振耐压试验装置适用于：

 适用于35KV、110KV、220KV、500KV变电站运行设备交流耐压试验。

 适用于CT、PT、GIS、开关、断路器、套管、绝缘子、母线、交联电缆、变压器、电动机等电力设备进行交接或预防性试验的交流耐压试验。

 调频、调容式交流谐振试验装置

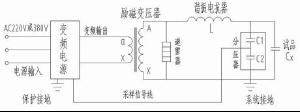

原理图：

我们已知，在回路频率f＝1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

 上海大帆

型号解读：DFVF3000-1560/260，容量为1560KVA，电压为260KV

（以下仅列举了部分常用型号，可根据客户要求定制）

二、发电机工频耐压试验系列

三、GIS和SF6开关交流耐压试验系列

四、变压器，电动机等设备的工频交流耐压试验系列

（注：以上仅列举了部分常用型号，可根据要求定制）
