产品简介

UL3135是台湾日进集团于80年代末研制出来的一款硅胶电线之一。90年代初期投入中国大陆区市场，后由集团公司东莞日进电线有限公司主推，广泛受到各行业客户的青睐。其中具有代表性的企业有：美的集团、格兰仕电器、松下电器、海信、统一企业、伊莱克斯等。

是担任其公司销售工程师的【贺臣臣】先生主推产品。

UL3135电线分为加编织（玻璃纤维）和无编织两种。

UL3135加编织技术参数

UL3135编织线■额定电压/Nominal voltage :600V

■温度范围/Temperature range :-60℃~+200℃

■颜色/Braid Colours :白- 蓝 - 红- 黑–棕 – 绿- 黄绿

■外径容差/O.D.Tolerance :±0.1mm

■试验电压/Testing voltage :2000V

■导体/Conductor :镀锡铜线/Tinned Copper

■绝缘体/Insulator :硅橡胶/Silicone

■编织/Braid :玻璃纤维+硅树脂/Silicone Fiberglas

导体Conductor			绝缘体Lnsulator			被覆Jacket		导体最大电阻（20℃）MaximumResistanceAt20℃ Ω/KM	包装Packing
线规AWG	线数/线径No/mm	绞合外径Dia	平均壁厚AverageThickness(mm)	最小壁厚Minim WallThickness(mm)	绝缘外径Overinsulation（mm）	编织厚度（mm）BraidThickness	完成外径（mm）Over Dia	导体最大电阻（20℃）MaximumResistanceAt20℃ Ω/KM	米/卷Mt/coils
26	7/0.18	0.55	0.762	0.686	2.07	0.30	2.35	139.00	305
24	7/0.20	0.61	0.762	0.686	2.13	0.30	2.45	88.90	305
22	7/0.26	0.79	0.762	0.686	2.31	0.30	2.60	57.50	305
20	7/0.32	0.98	0.762	0.686	2.50	0.30	2.85	35.20	305
18	7/0.39	1.19	0.762	0.686	2.71	0.30	3.00	23.30	305
16	7/0.50	1.53	0.762	0.686	3.10	0.30	3.45	15.10	305
14	40/0.26	1.90	0.762	0.686	3.42	0.30	3.72	9.20	305
12	45/0.32	2.48	0.762	0.686	4.00	0.30	4.30	5.40	305

UL3135无编织技术参数

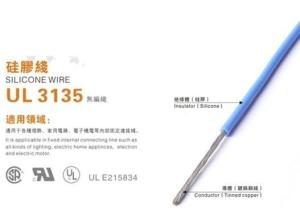

UL3135硅胶无编线■额定电压/Nominal voltage :600V
