工频耐压测试仪

　　全自动工频耐压测试仪是武汉中试高测电气有限公司根据国家最新电力行业标准而设计的、性能先进的智能耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

　　耐压试验装置、耐压测试仪、工频耐压仪、工频耐压机^[1]、ZSYD-Z智能工频耐压试验装置 、交直流耐压试验装置、直流耐压试验装置、ZSYD-Z工频耐压试验测试仪、全自动工频耐压试验装置、ZSYD-Z二次回路工频耐压试验装置、ZSYD-Z发电机工频耐压试验装置、

　　◆日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示，带背光，读数清晰、直观,同时显示电压、电流、时间等，有各种数据设置功能；

       ◆全中文界面，工作状态显示，操作简单明了，适用面广；ZSYD-Z工频耐压试验装置

　　◆带状态显示，带提醒功能，使用者对设备所处的状态一目了然；

　　◆轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

　　◆全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便；

　　◆按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如；

　　◆带过电流、过电压保护。保护准确、迅速，可有效保证人员和设备的安全；

　　◆单一按键，可轻松实现电压的交流、直流两种显示方式,有自动升压功能，有交/直流转换显示功能；升压速度可调整，能满足不同升压速度的需求；

　　◆采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强；

　　◆自带四路输出，可靠的过流过压保护，精确的电压控制能力，较小的电压控制误差；可用于过流、过压保护等不同场合；

　　◆时间继电器启动/停止条件可任意设定。可设定时间范围1秒～9999秒；

　　◆可选配远程通信、门联锁警灯警铃、外接分压器校验接口等；

　　◆开机显示公司名称、网址及联系电话等，有利公司品牌的宣传和推广；

　　◆产品体积小、重量轻、结构合理、可靠耐用

　　◆输入电压：三相相AC220V ±15%, 50 Hz±2 Hz

　　◆输出电压：0-1000kV

　　◆输出容量：0-1000kVA

　　◆计时范围：0-9999S

　　◆设定方式：面板轻触式按键数字设定 设定值断电永久保存ZSYD-Z工频耐压试验装置

　　◆保护方式：工作异常自动复位（WaHZTCh dog） 欠压自动复位

　　◆环境温度：－20℃至50℃

　　◆电压精度：≤0.5 ％FS ±2

　　◆电流精度：≤0.5 ％FS ±2

工频耐压试验仪（ZSYD-Z工频耐压试验装置）采用串联谐振耐压试验装置耐压（ZSYD-Z工频耐压试验装置），是最新一代、特别适用于大容量容性试品（如发电机、电缆等）的交流耐压试验设备 。非常方便现场使用　电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。工频交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重要内容。此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。

工频耐压试验验（ZSYD-Z工频耐压试验装置）电气设备绝缘耐受工频电压作用能力的试验。试验时，按规定将被试品接入试验回路，逐步升高电压至标准规定的额定工频耐受电压值，保持1 min，然后迅速、均匀地降压到零。在规定的时间内，被试品绝缘未发生击穿或表面闪络，则认为通过了该项试验。工频交流耐压试验所施电压高出电气设备额定工作电压，通过这一试验可以发现很多绝缘缺陷，尤其对局部缺陷更为有效，其缺点是可能在耐压试验时给绝缘带来一定损伤，所以应在绝缘电阻、介质损耗因数等项目试验合格后，才可进行工频交流耐压试验。

工频耐压测试仪技术参数：

● 工作电源: AC220V/380V±10%

● 工作频率: 50Hz±1

● 输出电压: 0~150kV（根据用户定做）

● 输出容量: 0~50kVA（根据用户定做）

● 仪表电压: 0 ～ 100V (其它范围可定制)

● 输出电压: 0 ～ 200V/400V

● 电压测量精度: 1.0 %FS ±3 字

● 电流测量精度: 1.0 %FS ±3 字

● 计时长度: 0-9999s(特殊模式可于长时间工作)

相册(4张)

● 环境温度: -20℃~+50℃

● 环境湿度: 不大于85%RH

● 海拔高度: <1000m

● 储存温度： -25℃ ~ +55℃

主要设备配件

● 高压滤波电容

● 限流电阻

● 保护球隙

● 绝缘支架

● 微安表

● 分压器

● 放电棒

● 油杯

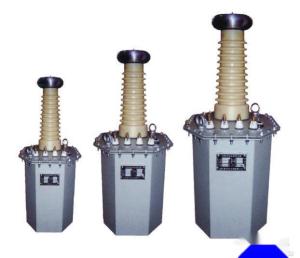

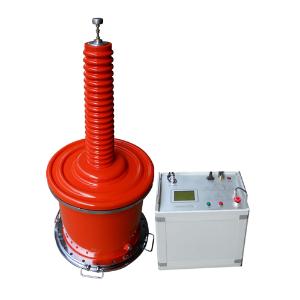

工频耐压测试仪图册(3)

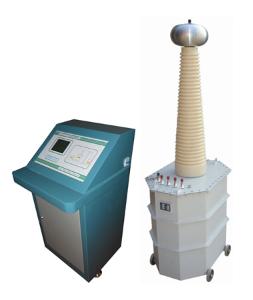

1）ZSYD-Z工频耐压试验装置全自动耐压控制箱（台）参数：（常规参数见下表）

2）ZSYD-Z工频耐压试验装置参数：

注：交直流两用型试验变压器的参数同上表，直流参数中的额定直流电压为交流的1.4倍，额定直流电流为交流电流的0.7倍。并可根据用户需要在高压绕组中抽出5 -15kV的中压抽头，供高压电机作交流耐压试验。并可定制特殊规格的试验变压器。
