PCF8591的功能包括多路模拟输入、内置跟踪保持、8-bit模数转换和8-bit数模转换。PCF8591的最大转化速率由I2C总线的最大速率决定。
【1】单独供电
【2】PCF8591的操作电压范围2.5V-6V
【3】低待机电流
【4】通过I2C总线串行输入/输出
【5】PCF8591通过3个硬件地址引脚寻址
【6】PCF8591的采样率由I2C总线速率决定
【7】4个模拟输入可编程为单端型或差分输入
【8】自动增量频道选择
【9】PCF8591的模拟电压范围从VSS到VDD
【10】PCF8591内置跟踪保持电路
【11】8-bit逐次逼近A/D转换器
【12】通过1路模拟输出实现DAC增益

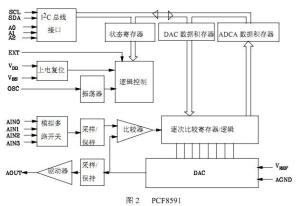

PCF8591原理图
PCF8591引脚AIN0~AIN3:模拟信号输入端。A0~A2:引脚地址端。
VDD、VSS:电源端。
(2.5~6V)
SDA、SCL:I2C 总线的数据线、
时钟线。
OSC:外部时钟输入端,内部时钟
输出端。
EXT:内部、外部时钟选择线,使
用内部时钟时 EXT 接地。
AGND:模拟信号地。
AOUT:D/A 转换输出端。
VREF:基准电源端。
