　　该电路结构简单，取材容易，主要由掩膜固化IC主控，由 可控硅BT136双输出300W控制电路。通过控钮可以合成多种变幻的灯光闪烁。
　　广泛应用到节日彩灯，舞厅灯，卡拉OK厅，酒吧，橱窗，家庭的装饰灯等等。

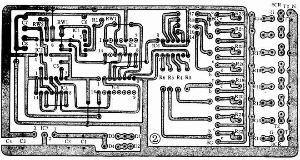

         彩灯控制器电路由电源电路和彩灯控制电路组成，如图1-151所示。电源电路由 整流二极管VDl-VD4、限流 电阻器Rl、 稳压二极管VS和 滤波电容器Cl组成。彩灯控制电路由计数器集成电路IC、电阻器肛-R13、电容器C2、可变电阻器RP、 晶闸管VTl-VTlO和彩灯HLl-HLlO组成。为简化电路，图中IC的Q7-QlO端、Q12、Q13端(该集成电路无Ql-Q3和Qll端)和电阻器R7-Rl2、晶闸管VT4-VT9、彩灯HL4-HL9本画出。交流220V电压经VDl,VD4整流、Rl限流降压、VS稳压。

        Rl选用lW金属膜电阻器;R2和R3选用1/2W金属膜电阻器或 碳膜电阻器;R4选用l/4W碳膜电阻器。
        RP选用合成膜可变电阻器。
         Cl选用耐压值为 630V的 CBB电容器;C2-C7均选用耐压值为l6V的 铝电解电容器。
         VDl选用lN5406型硅整流二极管;VD2选用 1N4007型硅整流二极管。
         VS选用lW、4.7V的硅稳压二极管。
        VTl-VW均选用600V、lA的晶闸管，例如MCRlO0-8等型号。若每路彩灯的功率大于 100W，则应选用 电流容量大一些的晶闸管。
        Vl选用 S8050型硅 NPN晶体管;V2选用 S8550型硅 PNP晶体管。
        BL选用0.5W、8Ω的 电动式扬声器。
       S选用小型动合按钮。本例介绍的 彩灯控制器，采用SH- 818型专用彩灯控制集成电路 (内储25首乐曲)，能驱动4路彩灯，使之随音乐的节拍闪烁发光，并可变换 多种灯光花样。
