分布式io

中文名分布式I/O模块

优势可靠度高、价格优惠、布线方便

应用安防、工业自动化、交通、通讯

目录导航

功能介绍

级联示意图表，可以用手拉手方式接线分布式 I/O模块可用于数据收集和各种控制的应用。模块具有可靠度高、价格优惠、设置容易、网络布线方便等特性，适用于分散地区的应用，可以节省系统整合的时间和费用。

分布式 I/O模块可以级联使用，满足各种采集需求。且体积小以及可以堆叠和导轨安装固定，所以很容易整合在现有的系统中。关于数据的读写，分布式 I/O模块采用标准的Modbus RTU和Modubs TCP通讯协议，使用标准的Modbus协议可以很容易与业界的PLC、SCADA、HMI通讯。

系统

对系统进行组态时，来自过程或到过程的I/O通常会在自动化系统中中心集成。

跨越I/O和自动化系统之间的长距离电路接线可能变得非常复杂和混乱。

分布式I/O提供了用于此类系统的理想解决方案：

控制器CPU位于中央位置

I/O系统（输入和输出）在现场分散运行^[1]

高性能PROFIBUS DP系统提供了高速数据传输，从而可在控制器CPU和I/O系统之间进行可靠的通讯

应用场合

分布式I/O模块提供标准Modbus协议的开关量采集模块控制及模拟量采集的产品解决方案。可实现基于以太网或者RS485对不同类型的开关量模拟量进行采集传输和控制，产品广泛应用于物联网、智能家居、酒店智能、机房动力环境监控、电力监控等行业。

以往都是采用控制电缆和PLC连接。如果采用了分布式I/O模块，就可以通过一条通信线和PLC连接，节省了布线、节省了PLC自身的I/O点数

采集控制模块

代表型号

M244、M281、MD44、MD88、M232D-P、MDIA、MDVA、M2IA、M2VA……

产品简介

在许多工业场合，RJ45是最普遍的接线标准。分布式I/O模块采用业界通用的Modbus TCP协议，I/O与系统完全隔离。为用户提供RTOS嵌入式实时操作系统、软硬件双看门狗设计不死机不丢包、宽电压高低温工作环境、、全端口防错接反接保护、高性价比、远超同类的智能测控解决方案。代表型号有：M244、M281、MD44、MD88、M232D-P、MDIA、MDVA、M2IA、M2VA等。下面以M244为例说明。

M244为4路数字量输入（DI）和4路数字量输出（DO）采集控制设备，DO为2路C型继电器和2路集电极开路输出。采用标准的ModbusTCP通讯协议，可以通过TCP/IP网络远程采集模拟量数据。

模块还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。

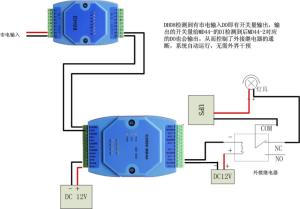

下图册为接线示意图下图册为接线示意图(4)电源具有良好的过流过压、防反接保护功能
