微波功率模块

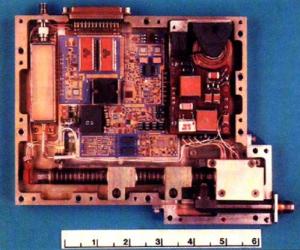

微波功率模块（Microwave Power Module，MPM）是美国国防部电子器件领导小组于1989年提出的一种新的功率器件概念，它在一个器件中同时实现真空电子器件大功率、高效率以及半导体器件低噪声、小体积的优点，克服两种器件单独工作时的缺点，故被各发达国家竞相研究和发展。在美国，1991年MPM项目正式实施，项目初期研制计划分为两个阶段。第一阶段目标为建立MPM一维线性阵，由Hughes、Northrop、Litton、Teledyne、Varian和Westing House等六家公司负责研制。第二阶段目标为建立MPM二维相控阵，要求继续缩小MPM尺寸，提高相位稳定度，扩展工作频带。 图1为Northrop公司研制的MPM。

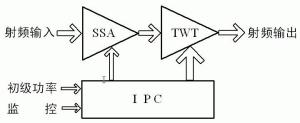

MPM作为高功率发射机的通用射频组合单元，包含有行波管（Traveling Wave Tube，TWT）、固态放大器（Solid State Amplifier，SSA）以及集成电源（Integrated Power Conditioner，IPC），如图2所示。

MPM应用系统代表了一种新的微波、毫米波放大器技术，它既可以用作单独的发射源，也可用于多单元功率合成。其军事用途包括下一代雷达、电子战系统、无人侦察机、干扰机、相控阵系统以及卫星通信等；商业用途包括卫星通信、无线通信、高功率射频发射源以及各种微波功率放大器等。目前，美、英、法、意、日等西方发达国家在MPM应用系统领域已形成2～40GHz频带范围的全系列产品，在军事领域发挥了重要作用。图3为Northrop公司研制的无人机。
