交流耐压试验设备

交流耐压试验设备实物图各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，为了保证电缆安全可靠运行，有关的国际标准对电缆的各种试验做了明确的规定。主要试验项目包括：测量绝缘电阻、直流耐压和泄漏电流。其中测量绝缘电阻主要是检验电缆绝缘是否老化、受潮以及耐压试验中暴露的绝缘缺陷。直流耐压和泄漏电流试验是同步进行的，其目的是发现绝缘中的缺陷。但是近年来国内外的试验和运行经验证明：直流耐压试验不能有效地发现交联电缆中的绝缘缺陷，甚至造成电缆的绝缘隐患。国内也曾多次发生电缆事故，相当数量的电缆故障是由于经常性的直流耐压试验产生的负面效应引起。因此，国内外有关部门广泛推荐采用交流耐压取代传统的直流耐压。
交流耐压试验设备实物图

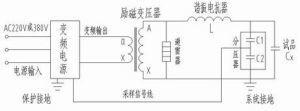

交流耐压试验设备原理图我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
交流耐压试验设备原理图

广泛用于电力、冶金、石油、化工等行业，特别适用于大容量、高电压的电容性试品的交接和预防性试验。
1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置，交流串联谐振，交流变频串联谐振，变频谐振，变频串谐，串谐试验装置，串谐耐压装置，GIS交流耐压试验装置，发电机工频（交流）耐压试验装置，电动机工频（交流）耐压试验装置、变压器工频（交流）耐压试验装置等

*工作电源;220V/380V,50HZ*试验容量：30-30000KVA
*(试验电压：1000KV及以下*谐振频率范围：20-300Hz
*试验电压波形：正弦波波形畸变率小于等于0.3%
*试验电压冷确度：1级
*频率调节：0.01Hz*保护响应时间：小于1微秒
*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。

*通过国家权威部门--电力工业电气设备质量检验测试中心（武汉高压研究所）严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；
*体积小，重量轻，特别适合现场使用；
*符合国标要求:有监测峰值/√2功能，可实时监测试验波形；
*过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；
*设备自带微型打印机，可及时打印保存试验数据；
*一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；
*独有软件校准功能，方便用户校准表计，确保高电压值准确度
与传统的试验变压器相比，优点在哪？
变频串联谐振试验装置体积小，重量轻，易搬运，操作简单，非常方便现场使用及搬运（体积与重量约为传统油式试验变压器的1/3～1/4），而且是分件式设计，便于根据现场需求灵活配置电抗器的个数，大大降低了劳动强度，提高工作效率;缺点：结构复杂，可靠性差，成本高，接线繁多等。　采用便携式交流耐压试验装置(由干式试验变压器、控制箱两部分组成），因体积小，重量轻，结构简单、可靠性高；可方便在现场使用。

一、电缆交流耐压试验系列

二、发电机工频耐压试验系列

三、GIS和SF6开关交流耐压试验系列

四、变压器，电动机等设备的工频交流耐压试验系列

型号可满足的试验项目 电抗器配置 备注DFVF3000-105/841、110kV变压器的工频耐压试验
2、10kV电动机的工频耐压试验3、35kV开关交流耐压试验
4、10kV（300mm）电缆1KM28kVⅩ3台 便携式DFVF3000-100/801、110kV变压器的工频耐压试验
2、10kV电动机的工频耐压试验3、35kV开关交流耐压试验
4、10kV（300mm）电缆1KM 40kVⅩ2台 便携式　（注：以上仅列举了部分常用型号，可根据要求定制）
