压差阀

中文名 压差阀
作用 稳定系统运行
别名 自力式压差平衡阀
目录导航

简介

压差阀即自力式压差平衡阀,不需外来能源,依靠被调介质自身压力变化进行

河北同力压差阀河北同力压差阀自动调节,自动消除管线的剩余压头及压力波动引起的流量偏差,恒定用户进出口压差。压差阀特别适用于分户计量或自动控制系统中,有助于稳定系统运行。

压差阀技术参数表:

型号 公称直径(mm) 安装方式 阀长(mm) 流量系数(KV) P=20ka时控制流量范围(m3h
ZYF15-16 DN15 螺纹连接 100 0.07-5.4 0.1-1.5
ZYF20-16 DN20 110 0.07-5.4 0.1-1.5
ZYF25-16 DN25 125 0.1-8.5 0.2-2
ZYF32-16 DN32 法兰连接 180 0.3-13.2 0.5-4
ZYF40-16 DN40 200 0.5-25 1-6
ZYF50-16 DN50 203 0.7-39 2-10
ZYF65-16 DN65 216 1.2-58.4 3-15
ZYF80-16 DN80 241 1.8-80.4 5-25
ZYF100-16 DN100 292 3.0-118 10-35
ZYF125-16 DN125 330 8.0-285 20-80
ZYF125-16 DN150 356 8.0-285 20-80
ZYF200-16 DN200 495 10-603 40-160
ZYF250-16 DN250 622 20-901 75-300
ZYF300-16 DN300 698 25-1390 100-450
ZYF350-16 DN350 787 30-1740 200-650

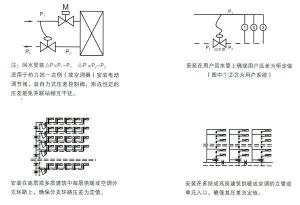

压差阀的安装示意图:

性能特点

型号 公称直径(mm) 安装方式 阀长(mm) 流量系数(KV) P=20ka时控制流量范围(m3h
ZYF15-16 DN15 螺纹连接 100 0.07-5.4 0.1-1.5
ZYF20-16 DN20 110 0.07-5.4 0.1-1.5
ZYF25-16 DN25 125 0.1-8.5 0.2-2
ZYF32-16 DN32 法兰连接 180 0.3-13.2 0.5-4
ZYF40-16 DN40 200 0.5-25 1-6
ZYF50-16 DN50 203 0.7-39 2-10
ZYF65-16 DN65 216 1.2-58.4 3-15
ZYF80-16 DN80 241 1.8-80.4 5-25
ZYF100-16 DN100 292 3.0-118 10-35
ZYF125-16 DN125 330 8.0-285 20-80
ZYF125-16 DN150 356 8.0-285 20-80
ZYF200-16 DN200 495 10-603 40-160
ZYF250-16 DN250 622 20-901 75-300
ZYF300-16 DN300 698 25-1390 100-450
ZYF350-16 DN350 787 30-1740 200-650

使用方法

该阀为双瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系列中,恒定被控制系统的压差,并有以下的特点:

1、恒定被控制系统压差;

2、支持被控系统内部自主调节;

3、吸收外网压差波动;

4、采用先进的无级调压结构,控制压差可调比可达25:1;

5、具备自动消除堵塞功能;

6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

选型说明

1、介质流动方向应与阀体箭头方向一致;

2、自力式压差控制阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2"球阀,以便启动消除堵塞功能;

3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;

4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;

5、如发现该系统流量过大或过小,可能的原因是管道元件安装时的杂物卡阻在阀塞上,可将1/2"球阀关闭3—5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;

6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差。
