PT4115

PT4115采用SOT89-5封装和ESOP8封装。PT4115输出电流可调，最大可达1.2安培。根据不同的输入电压和外部器件，PT4115可以驱动高达数十瓦的LED。PT4115内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时，功率开关关断，PT4115进入极低工作电流的待机状态。

1：电感越大，工作频率越低，恒流效果越好。

2：输出电流越大，需要电感值越小。电感选择方便。

3：输出电压越高，效率越高，3 颗 1W 串联比 1 颗 3W效率高。

4：内部含有过温保护功能，外部可设计过温保护电路，对LED有双重保护。^[1]

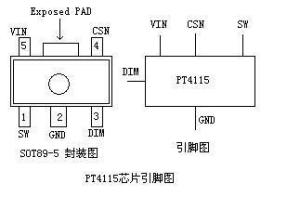

① SW： 功率开关的漏端。

② GND：信号和功率地。

③ DIM：开关使能、模拟和PWM和调光端。

④ CSN：电流采样端，采样电阻接在 CSN 和 VIN 端之间。

⑤ VIN：电源输入端，必须就近接旁路电容。

⑥ Exposed PAD：散热端，内部接地，贴在 PCB 上减少热阻。^[1]

电源电压：-0.3~45V功率开关的漏端：-0.3~45V

电流采样端（相对VIN）：+0.3 ~（-6）V
