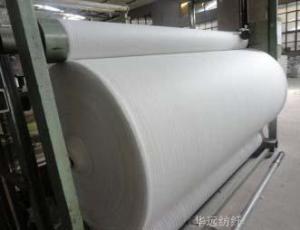

聚酯油毡基布

它作为沥青防水材料的胎基在建筑行业以得到广泛应用，主要用作是沥青防水卷材（SBS、APP涂层）的主要胎基。

聚酯油毡基布（胎基布，聚酯毡、聚酯胎）具有高强度、高延伸和耐穿刺，重量轻、抗拉强度高、渗透性好、耐高温、抗冷冻、耐老化、耐腐蚀。技术要求包括外观质量、内在质量考核项目和内在质量参考项目，其各项指标都与防水标准的规定相衔接。常规项目试验应按照国家标准试验方法，热稳定性、弯曲性、浸渍性、耐水性试验方法都做了详细试验。

聚酯油毡基布外观质量：沥青防水卷材用聚氨酯非织布（聚酯毡、聚酯胎）胎基表面应均匀、平整、无折痕、无破洞、卷装整齐。

内在质量：包括幅宽偏差，断裂强力，断裂伸长率和热稳定性.

浸渍性的测定

在距样品边至少100mm处剪取有代表性的试样2块，每块尺寸为200mm×150mm，浸在装有180℃~185℃的100#沥青池中，浸渍5小时，取出时应去除多余的沥青，冷却至室温后，将试样拉开，用肉眼观察是否有未浸渍的部位。

弯曲性的试验

在距离样品边至少100mm处剪取有代表性的试样3块，每块为50mm×200mm试样的长度，方向与产品的纵向平行。试样在GB6529规定的温湿度下进行调湿和试验，试验装置为金属和硬木制作的弯板。试样在弯曲过程中，必须贴紧弯曲板，试样在其中部围绕着35mm的弯曲半径弯曲，观察试样是否出现了折痕。

耐水性的测定

距样品边至少100mm处剪取有代表性的试样纵横向各5块，每块尺寸为300mm×5mm。将试样放在（20±2℃）的水中24小时，取出后放在110℃的烘箱中烘2小时，然后按GB/T3923.1测定浸渍样的断裂强力。
