膨胀波

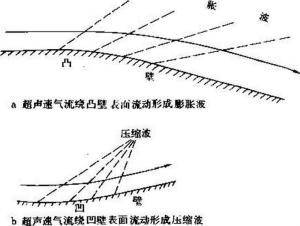

设有流速为M的定常直匀超音速气流沿直壁AOB由左向流来，如图所示，略去壁面的摩擦作用，直壁AOB和气流完全平行，它对气流是不产生任何扰动的。现假定在壁面的o点有一微小毛疵，这毛疵会对流场产生一个极微弱的扰动，扰动的传播线是马赫线OL，OL和壁面之间的夹角是对应于M的马赫角μ。

现在若壁面在O点不是一小毛疵，而是一微小外凸角dδ角。此时沿壁面流动的气流也就随着向外折转一个dδ角，继续沿壁面流动，折转点O为扰动源，气流经O点产生一道微弱扰动波OL，弱扰动波与波前气流的夹角也为μ，并且sinμ=1/M。

超音速气流受外凸扰动时，流管截面积是增大的，此时气流速度必然要加速，同时压强、温度、密度等参数相应地降低。因此，超音速气流流经由微小外折角所引起的微弱扰动波是膨胀波。
