土压力计

土压力计

中文名 土压力计
用途 长期测量土土体内部压力
目录导航

简介

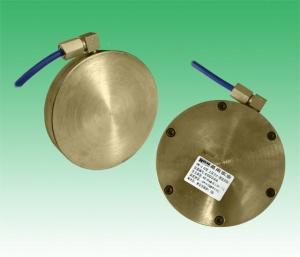

土压力计土压力计振弦式土压力计具有智能识别功能，其中包括有VWE-0.4、VWE-0.6、VWE-0.8、VWE-1、 VWE-1.6、VWE-2.5等系列型号，国内主要的生产厂家为南京葛南实业有限公司。

用途及工作原理

土压力计适用于长期测量土石坝、土堤、边坡、路基等结构物内部土体的压应力。

当被测结构物内土应力发生变化时，土压力计感应板同步感受应力的变化，感应板将会产生变形，变形传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的压应力值。同时可同步测出埋设点的温度值。

技术参数

规格代号 VWE-0.4 VWE-0.6 VWE-0.8 VWE-1 VWE-1.6 VWE-2.5
尺寸 最大外径D: mm 156 156 156 156 156 156
参数 承压盘高H: mm 27 27 27 27 27 27
测量范围： KPa 0～400 0～600 0～800 0～1000 0～1600 0～2500
灵敏度k: KPa/F ≤0.20 ≤0.30 ≤0.35 ≤0.50 ≤0.80 ≤1.25
测量精度： F.S ±0.1% ±0.1% ±0.1% ±0.1% ±0.1% ±0.1%
性能参数 温度测量范围：℃ -40～+150 -40～+150 -40～+150 -40～+150 -40～+150 -40～+150
温度测量精度：℃ ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5
温度修正系数b:KPa/℃ ≈0.08 ≈0.08 ≈0.08 ≈0.08 ≈0.08 ≈0.08
耐水压：测 耐水压：测量范围 MPa 1.2倍 1.2倍 1.2倍 1.2倍 1.2倍 1.2倍
绝缘电阻： 绝缘电阻： MΩ ≥50 ≥50 ≥50 ≥50 ≥50 ≥50
