TCL裸眼3D

TCL裸眼3D的技术原理是双目视差是形成立体视觉的主要因素之一，即要看到立体图像必须使左右眼分别看到有一定差别的图像。一般的3D电视通过特定的装置将输入的两路图像分别转换为左右眼图像,以图1a为例，左眼看见球在它的右边，而右眼看见相同的球在它的左边，左右眼都只能看见自己的一个球，两个眼睛各自看到的球具有不同的空间信息，我们的大脑使用这些信息来判断这些球的距离，产生一个错觉，感到两张球的图片被从屏幕上拔出来，并通过延长线投射在屏幕的前面。在两个眼睛和左右球的光线交汇的地方，就看到一个立体的球在这个位置。

图1a. 左右眼视差形成3D视觉； 图1b.偏振分光； 　图1c. 时序分光。　　而TCL裸眼3D电视不需要观看者带上特殊的眼镜来分光，而是给LCD屏加上一层特制的柱面透镜，并利用柱面透镜的天然分光作用分离左右眼图像，使观看者获得更为舒适的立体视觉。

图2a.柱面透镜屏 图2b.柱面透镜分光 图2c.柱面透镜分离左右眼图像　　TCL裸眼3D电视采用了以下与众不同的独特技术：　　1.高透过率高精密度的柱面透镜技术　　它能够将其后面LCD面板显示的经过特殊处理的3D视频影像以不同角度发送，使用户即使在不同角度观看，也能够产生3D立体影像显示效果。　　2.8视点合成算法　　TCL 3D-TV采用具有专利的柱面镜8视点合成算法，简略描述如下。　　输入显示器的立体视像或是来源于由8个子摄像头组成的多路立体摄像机，或是用计算机绘图软件模拟8个子摄像头，制作出的8个子画面。

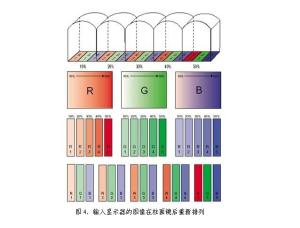

图3. 输入显示器的立体视像由8个子画面复合而成　　为了用这8个子画面真实自然地显示出在多个角度可以观看的立体图像， 需要对柱面透镜后LCD屏的图像进行编码合成。　　以图4为例，原图为三个灰度由10%度渐变到50%的R,G,B方块图形，为了在普通的LCD 屏显示这些图像，只需要按照图中间的R1,R2,R3,R4,R5，G1,G2,G3,G4,G5, B1,B2,B3,B4,B5的顺序排列即可显示。 而为了在带有柱面透镜的LCD 立体显示屏上正确地还原图像，需要用软件方式对原图重新编码排列，重新排列后的方式为：R1,G1,B1, R2,G2，B2, R3,G3,B3,R4,G4,B4,R5,G5,B5。这样重新编码排列后的图像通过柱面透镜的折射后在观察方还原为原来的图像。柱面镜8视点合成算法就是采用类似的方法让输入图像在柱面镜后重新排列，以获得最自然的2D/3D图像质量。

图4. 输入显示器的图像在柱面镜后重新排列

TCL裸眼3D电视这种基于独有N视图算法和高精密度工艺技术，其立体效果要比其它产品更具有优势，主要体现在几个方面：　　1、 无需佩戴专业眼镜观看3D，透光率高，亮度不损失　　2、 立体效果突出、视觉冲击性强，图像清晰，边缘轮廓性好，无重影　　3、 视角广，可视点多，可轻松随意获取最佳观看位置，满足多人观看需求　　4、 内置一体机设计理念，欧美设计风格，简洁大方　　5、 内置工控级3D播放设备，可完全满足7*24小时播放要求　　6、 TCL独有“2转N”实时视频转换技术，支持播放普通3D影视节目内容，立体效果突出，图像转换效果清晰　　7、 方案专业，可应用多种专业显示领域

TCL裸眼3D为了拓宽裸眼3D电视市场应用，不仅仅需要开发出专业裸眼3D显示技术，更需要配套行业解决方案，并应用于不同专业显示领域。TCL专注3D显示技术研究的同时，也陆续推出多种裸眼3D解决方案：　　1、裸眼3D媒体广告解决方案　　该方案是基于TCL自主研发E-show 信息发布系统和互联网平台，采用集中控制，统一管理方式，从而实现终端裸眼3D广告远程播控模式。该方案具有无需人工值守，内容二级审核机制，字幕滚动、全智能播放功能等特点，极大方便广告运营商或企业客户终端管理，提升工作效率，快速达到广告宣传效果。

2、TCL裸眼3D影视方案　　TCL裸眼3D影视方案提供了一种可将普通3D信号源（2视点或单视点）实时转化成裸眼3D信号，观众无需佩戴专业3D眼镜或特制8视点3D片源，实现观看3D影视。该方案不仅很好解决3D片源少问题，还能够提供高品质3D视像，对裸眼3D电视应用推广具有实质意义，比如公众娱乐场所酒吧、3D影院、会所、甚至高端私人3D影院都可能应用此方案。

3、TCL裸眼3D游戏系统方案　　TCL裸眼3D游戏系统是提供一种可支持Direct X 9.0 以上常规3D建模游戏裸眼立体显示解决方案。观众只需在游戏主机装上TCL独有引擎插件，并连接TCL裸眼3D电视即可体验不一样游戏玩法。

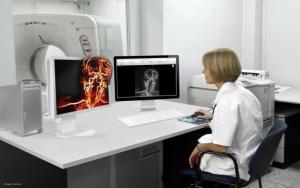

4、TCL医疗3D可视化系统　　TCL医疗3D可视化系统是由TCL医疗公司基于TCL裸眼3D显示技术上，开发出一套可将CT扫描三维图案数据，实时转换成全彩裸眼3D视像解决方案。该方案主要应用于医疗专业显示领域。

TCL裸眼3D系统解决方案以裸眼3D显示技术为基础，开发多种行业应用解决方案，主要应用以下领域 ：　　1、 媒体广告：机场、车站、银行、商场、购物广场　　2、 品牌推广：终端卖场（专卖店）、推广活动　　3、 娱乐行业：3D影院大堂、酒吧大厅、会所VIP房、酒店大堂、电玩店　　4、 展览展示：企业展厅、楼盘建筑三维演示、展览会、博物馆、科技馆　　5、 个人消费市场领域：高端私人家庭3D影院/游戏　　6、 专业领域：工业设计、医疗、生物、军工等
