EVDO 路由器F3623 CDMA2000 1X EVDO ROUTER是一种物联网无线通信路由器，利用公用EVDO网络为用户提供无线长距离数据传输功能。

该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232（或RS485/RS422）和以太网接口，可同时连接串口设备和以太网设备，实现数据透明传输和路由功能。

       该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

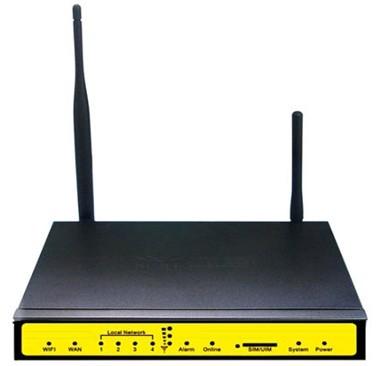

F3623 EVDO 路由器

工业级应用设计

 采用高性能工业级无线模块

 采用高性能工业级32位通信处理器

支持低功耗模式，包括休眠模式、定时上下线模式和定时开关机模式（仅特殊版本支持）

 采用金属外壳，保护等级IP30。金属外壳和系统安全隔离，特别适合于工控现场的应用

 宽电源输入（DC 5~35V）

稳定可靠

WDT看门狗设计，保证系统稳定

采用完备的防掉线机制，保证数据终端永远在线

以太网接口内置1.5KV电磁隔离保护

RS232/RS485/RS422接口内置15KV ESD保护

SIM/UIM卡接口内置15KV ESD保护

电源接口内置反相保护和过压保护

天线接口防雷保护（可选）

标准易用

 提供标准RS232（或RS485/RS422）和以太网接口，可直接连接串口设备和以太网设备

智能型数据终端，上电即可进入数据传输状态

提供功能强大的中心管理软件，方便设备管理（可选）

使用方便，灵活，多种工作模式选择

方便的系统配置和维护接口（包括本地和远端WEB方式或CLI方式）

功能强大

支持VPN client（PPTP，L2TP，IPSEC 和 GRE）（注：仅VPN版支持）

支持多种上下线触发模式，包括短信、电话振铃、串口数据、网络数据触发上下线模式

支持APN/VPDN

支持无线视频监控和动态图像传输

支持DHCP server及DHCP client，DDNS，防火墙，NAT，DMZ主机等功能

支持TCP/IP、UDP、TELNET、FTP、HTTP等完善的网络协议

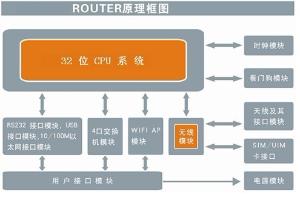

ROUTER原理框图如下：

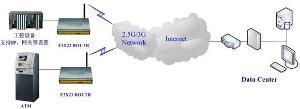

F3623 EVDO路由器 组网原理

无线参数

硬件系统

接口类型

供电

物理特性

其它参数

　　  CM8350R EVDO无线路由器采用32为高性能工业级ARM9通信处理器，系统按照恶劣环境要求设计，有极强的抗干扰能力和自行维护能力；系统以嵌入式实时操作系统RTOS为软件支撑平台，系统集成全系列从逻辑链路层到应用层通信协议，支持静态及动态路由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火墙，NAT，DMZ主机等功能。为用户提供安全，高速，稳定可靠，各种协议路由转发的无线路由网络。本产品已广泛应用于金融，水利，环保，电力，邮政，气象等行业。 　

一、 EVDO路由器无线参数 　

1、兼容IS-95 A/B, IS-2000 and 1XEV-DO(Revision 0 and A). 　

2、Transmit / Receive Frequency Interval:45MHz for Cellular and 80MHz for PCS 　　

3、 Transmit Frequency Range: 　　824.04 ~ 848.97 MHz for Cellular and 1851.25 ~ 1908.75MHz for PCS 　　4、 Receive Frequency Range: 　　869.04 ~ 893.97 MHz for Cellular and 1931.25 ~ 1988.75MHz for PCS 　　5、Number of Channel 832 for Cellular and 42 for PCS 　　

6、Frequency Stability ±300Hz for Cellular and ±150Hz for PCS 　　

7、数据速率 EVDO 　　Downlink (up to 3.1Mbps) 　　Uplink (up to 1.8Mbps) 　　

二、 EVDO无线路由器硬件系统 　　

1、CPU:工业级ARM9 CPU，200MPS,16K Dcache，16K Icache 　　

2、FLASH：8MB（可扩展至32MB） 　　

3、SDRAM：64MB（可扩展至256MB） 　　

4、接口：

以太网口：一个 10/100 Base-T 以太网口, 　　

Shielded RJ-45 1,5 kV isolation transformer, 　　

Ethernet IEEE 802-3, 802-2 　　

5、串口：

RS232 serial port, (Support RS422/RS485 if needed) 　　

Rate:110bps~230400bps 　　

Data bits :7 or 8 　　

Parity: None, Even, Odd 　　

Stop bits: - 1 or 2 　　

Flow contro: None or RTS/CTS 　　

Protection – 15 kV ESD and short circuit 　　

Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1) 　　

指示灯： 　　

具有电源、通信、在线及以太网口LINK/ACT指示灯。 　　

天线接口： 　　

标准SMA阴头天线接口，特性阻抗50欧。 　　

SIM/UIM卡接口： 　　

标准的抽屉式用户卡接口（3V/5V）。 　　

电源接口： 　　

标准的3芯火车头电源插座。 　　

语音接口： 　　

标准的耳机麦克风接口。（预留，可选） 　　

6、供电： 　　

外接电源：DC 9V 1.5A 　　

宽电压供电：DC 5-32V 　　

7、尺寸： 　　

产品外形尺寸：155*96*23mm 　　

产品包装尺寸：298*226*60mm 　　

8、重量： 　　

0.69kg 　　

9、其他参数: 　　

工作环境温度 -25~+65ºC 　　

储存温度 -40~+85ºC 　　

相对湿度 95%(无凝结) 　　

三、 EVDO无线路由器软件功能 　　

1、支持VPN安全隧道功能,包括PPTP＋MPPE+MPPC和IPSEC+L2TP 　　

2、智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线 　　

3、支持高速HSPDA/HSUPA功能 　　

4、支持IPTABLES防火墙，包过滤功能 　　

5、支持多种协议：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等。 　　

6、支持动态路由和静态路由 　　

7、支持DHCPD/DHCP 功能 　　

8、支持NAT功能，如SNAT，DNAT 　　

9、支持动态DDNS 　　

10、 支持DMZ主机 　　

11、 支持路由转发，同时也支持串口数据传输,，数据中心管理 　　

12、 支持APN/VPDN网络 　　

13、 方便的WEB配置，支持远程WEB管理 　　

14、 支持telnet管理，方便易用的控制台shell交互环境 　　

15、 支持多台终端共享router ppp广域网出口 　　

16、 支持多种无线拨号方式：自动分配，指定IP，指定本地对端IP 　　

17、 支持作为PPP服务器，多种认证方式，支持双向认证 　　

18、 支持实时时钟sntp，在线更新时间 　　

19、 多种唤醒方式（电话、短信、本地数据） 　　

20、 支持上网时间段管理 　　

21、 支持DTU功能 　　

22、 方便易用的COM及SYSLOG系统诊断，调试功能 　　

23、 支持日志查看。 　　

24、 支持串口本地软件升级；支持TFTP软件远程升级；支持配置的导出导入， 及web在线更新固件程序 　　25、 支持操作系统 Windows 9x/ME/NT/2000/XP Linux Unix 　　

四、 EVDO无线路由器产品特性 　　

1、三层系统保护： 在原来两级（软件保护+CPU内置看门狗保护，外置硬件看门狗保护）系统保护的基础上，增加一级系统监测保护SWP（System Watch Protect），彻底解决了业内”假在线”，”假死机”，”当机”等疑难问题 　　

2、完善的VPN：新款路由器，完善地支持了业内的所有VPN功能（PPTP+MPPE,IPSEC+L2TP）,解决了原来路由器因系统问题无法支持IPSEC功能问题 　　

3、超大缓存：可以提供32M的客户传输数据缓存，解决因网络瓶颈导致的数据丢失 　　

4、高速处理CPU： 采用比原来更为极高速ARM9的工业级CPU，可以更加高速地处理各种协议数据转换，规避因CPU处理速度慢而导致的数据重传和丢失等问题 　　

5、 内存管理MMU：新款CPU 带内存管理MMU，可以防止系统内存异常问题导致的系统不稳定现象 　　

6、实时操作系统： 新系统采用实时操作系统RTOS，可以更加快速实时地接收和发送数据，规避了数据丢包问题 　　7、完善的协议栈： 新系统加载了完善的TCP/IP协议栈，网络通信性能优异 　　

8、支持实时时钟：支持实时时钟sntp协议，在线更新时间 　　

9、支持多种唤醒方式：电话、短信、本地数据唤醒 　　

10、 支持上网时间段管理 　　

11、 EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣 下使用，系统稳定可靠 　　

典型应用

1、安防监控 　　

2、交通监控 　　

3、金融ATM/查询终端应用 　　

4、机房监控 　　

5、公安监控 　　

6、道理监控 　　

7、油田监测 　　

8、远程抄表 　　

9、路灯监控 　　

10、 环境监测 　　

11、 气象监测 　　

12、 水利监测 　　

13、 热网监测 　

14、 电表监测 　　

15、 机房监控 　　

16、 交通指示 　　

17、 煤炭监控 　　

18、 地震监测 　　

19、 车辆诱导 　　

20、 供水监控 　　

21、 高速公路监测 　　

22、 噪声实时监控 　　

23、 环保重点污染源监控 　　

24、 供水管网实时传输监控 　　

25、 电力配网自动化遥控系统 　　

26、 各类国内外各类带以太网接口的PLC，RTU实现无线数据传输等等
