差速计

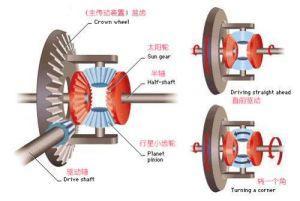

图1差速计差速计

图1中左侧图表示其基本结构。

图1中右上图表示2侧半轴同步转动时，行星齿轮不转，而带着两侧半轴同步转动。

图1中右下图表示当右侧半轴转速超过左侧半轴时，其极端情况是左半轴停止转动时，由于传动轴强迫盆齿以一定的速度继续转动，2个行星齿轮便会产生左右相反的转动，而该转动又会使右侧半轴在原来跟随盆齿转动的基础上又产生一个向前的转动量。这时右半轴的转速来自于两部分原因：第一，盆齿的转动，第二，行星齿轮的转动。因此，行星齿轮组转动的结果相当于把不转动或转动慢的一侧半轴的转速传递给了另一侧半轴。所以，当盆齿转动速度一定的时候，两侧半轴的转速和是一个定值，而差速器的作用就是在这个前提下，使左右半轴的速度可以自由分配。
