加油机胶管

中文名 加油机胶管
结构 内胶、外胶和中间层组成
目录导航

器材介绍

含义

加油泵专用油管加油泵专用油管加油机胶管，即加油泵专用油管，属工业软管的一种。用于输送燃料、加油管等芳烃含量不高于60%的作业环境；有些进口油管也适用于输送含铅或无铅汽油、生物柴油等。

结构

加油机胶管和普通工业软管一样，都有内胶、外胶和中间层组成。

内衬层由光滑的耐燃油橡胶或热塑性弹性体（TPE）组成。

增强层由适宜的增强材料组成

外覆层由无波纹、耐燃油、耐天候老化的橡胶或TPE组成

常见加油机胶管多采用SBR（充油丁苯橡胶）、NBR（丙烯腈丁二烯共聚物/腈）或其复合材料等制成。

常见类型

型号

根据内外胶之间加强层的材质结构不同，常见加油机胶管类型有：

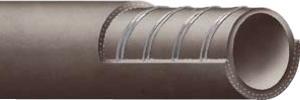

1型：织物增强；内外胶之间用编织物增强，适用于围绕圆筒缠卷或弯管悬挂。

2型：织物和螺旋金属丝增强；内外胶之间用编织物和螺旋钢丝增强，

提供扭转曲挠性能，适用于盘卷、围绕圆筒缠卷或弯曲悬挂。

3型：细金属丝增强；内外胶之间用双钢丝增强，提供低膨胀性能。

适用于围绕圆筒缠卷或弯曲悬挂。

带双钢丝专用油管带双钢丝专用油管

带编织层专用油管带编织层专用油管

类别

根据导电形式不同，分为：

M类：金属丝导电

Ω类：胶料导电

常见参数

定义加油泵专用油管一般有如下几种参数：

压力

常见压力范围在16巴左右，爆破压力通常可以达到48巴，有的进口油管甚至可以达到75巴

温度

分为两种温度等级：

常温等级：环境工作温度为-30℃至+55℃；

低温等级：环境工作温度为-40℃至+55℃。

电阻

常见电阻系数小于106Ω

口径和壁厚

口径及软管内径，壁厚常指内胶厚度，外径指最大外圆。

如下为某种进口高压蒸汽管的参数值。

内径（毫米） 壁厚（毫米） 外径（毫米）
15 5 25
19 6 31
25 6 37

常见物理性能

内径（毫米） 壁厚（毫米） 外径（毫米）
15 5 25
19 6 31
25 6 37

参考标准

（试验值）

项目 单位 要求 试样 试验方法
静液压性能
无渗漏及其他缺陷 整根软管或软管组合件 GB/T5563
爆破压力，最小 MPa（bar） 4.8（48） 从软管或软管组合件上切下一段软管 GB/T5563
容积膨胀率，最大Ⅰ型和Ⅱ型Ⅲ型 % 21 静液压试样 ISO6801试验压力0.3MPa（3bar）
各层间粘合强度初始值，最小浸液后，最小 kN/m 2.41.8 从软管上切割下一段软管 GB/T14905
室温弯曲性能K，最小
0.8 从软管上切割下一段软管 GB/T55652R=10×公称内径
低温曲挠性能
无裂纹或断裂 从软管上切割下一段软管 GB/T5564方法B测试温度-25℃（如有要求，-40℃）
拉伸强度，最小内衬层外覆层 MPa 橡胶77 从软管上切取或从试片上裁取试样 GB/T528
拉断伸长率，最小内衬层外覆层 % 橡胶250250 从软管上切取或从试片上裁取试样 GB/T528
加速老化内衬层、外覆层拉伸强度变化率，最大内衬层、外覆层拉断强度变化率，最大 %% 橡胶-20-35 从软管上切取或从试片上裁取试样 GB/T3512在（70±1）℃下14d
外覆层耐磨性能，最大 立方毫米 500 从软管上切取或从试片上裁取试样 GB/T9867
耐液体性能内衬层溶胀，最大内衬层溶剂抽出物，最大外覆层溶胀，最大 %%% +50+70+25+5+10+100 从软管上切取或从试片上裁取试样 GB/T1690在23 ℃液体C中70h在40℃液体3中70h在100℃3号油中70h在23℃液体C中70h在40℃液体3中70h在23℃液体B中70h
外覆层耐臭氧性能
两倍放大无龟裂 一段软管 HG/T2869
导电性能，最大 Ω/整根 1×10 整根软管 GB/T9572
拔脱性能，最大
接头无松脱 短根组合件
