复兴号CR400AF型电力动车组

中文名复兴号CR400AF型电力动车组

衍生型号 CR400AF-A、CR400AF-B、CR400AF-C、CR400AF-G

动力来源接触网供电

含义中国标准动车组

昵称蓝海豚(试验车)、红神龙

试验速度 420Km/h

类型高速动车组

目录导航

研制进程

复兴号CR400AF型电力动车组复兴号CR400AF型电力动车组(3)“CR400AF”由中车青岛四方机车车辆股份有限公司研制。

2017年1月3日，国家铁路局向中车长春轨道客车股份有限公司、中车青岛四方机车车辆股份有限公司颁发了中国标准动车组型号合格证和制造许可证，中国动车组已经开始采用全新的命名，其中，四方生产的“蓝海豚”动车组命名为“CR400AF”。

2017年8月21日，复兴号CR400AF开始担当京津城际高速铁路部分车次交路。

2018年12月24日，中国铁路技术创新成就展在京举行，CR200J、CR300AF、CR300BF、CR400AF-B、CR400BF-B首次公开亮相。

2019年1月5日，中国铁路实行新的列车运行图，CR400AF-B与CR400BF-B担当北京南站-上海虹桥站G9/16次列车。

2021年6月，新款CR400AF复兴号智能动车组投用。^[2]

命名规则

新命名规则是2016年11月底由铁总党组会议确定的，未来的中国动车组都会采用类似命名，包括CR200、CR300、CR400三个子系列，分别对应100-200公里、200-300公里、300-400公里的时速等级。^[1]

技术特点

动力配置

采用8辆编组，4动4拖的统一动力配置形式，由2个基本动力单元组成。通过调整电机特性，可在动力单元配置及网络控制等基本不变的情况下，满足不同速度目标值对牵引能力的需求，可通过不同动力单元的组合，实现灵活编组，满足不同的客流需要。CR400AF在乘车空间、空调系统、行李架设置、车厢照明、无障碍设施等方面做了改善。车厢内二等座椅间距统一加大到1020毫米、一等座椅间距统一加大到1160毫米，设置不间断的旅客用220V电源插座。为适应节能环保要求，中国标准动车组整车采用全新低阻力流线型头型设计和车体平顺化设计，降低气动阻力，减少持续运行能量消耗，并统一零部件技术标准，实现各型号动车组相同零部件的互换使用，有效降低运用、检修等寿命周期成本。

复兴号

牵引系统

采用大功率IGBT元器件构成的交直交传动牵引系统，通过提高中间直流环节电压，提高效率，降低损耗，改善电机控制特性，提升单位质量下的牵引输出功率。充分利用元器件性能，在牵引功率基础上显著提高电制动功率。利用移相技术有效控制谐波，保证再生能量的回收质量，降低总能耗。

制动系统

采用微机控制的直通式电空制动系统及大容量基础制动装置，具备以整列车进行空电复合控制的能力，可按模式曲线精确控制列车减速或停车。由制动系统实施列车制动力的管理、计算和分配，优化防滑控制逻辑，充分利用黏着及电制动，缩短制动距离，减少盘片磨损。

网络控制系统

采用列车级（WTB）和车辆级（MVB）组成的两级网络结构，按照适应中国铁路实际的控制策略，自主开发列车网络控制系统。列车增设诊断以太网，全面加强故障诊断和监测数据的传输，并提供向地面实时传输数据的功能，使列车的智能化程度大幅提升，实现不同厂家生产的相同速度等级动车组重联运营，不同速度等级的动车组互相救援。

转向架

采用模块化设计的H形构架无摇枕转向架，强化结构及性能的安全冗余设计。统一采用920 mm的大轮径及磨耗型踏面，改善轮轨匹配关系，优化转向架两系悬挂参数，降低簧下质量，减轻轮轨动力作用，提高运行稳定性、舒适性及结构安全性。实现轮对等主要部件的统型互换。

辅助供电系统

采用中国标准制式的AC380 V/50 Hz辅助供电系统，具有自动平衡负载和冗余供电功能，辅助变流器由牵引变流器中间直流环节供电，实现过分相不断电、无动力回送/救援工况时自发电功能。研发锂电池直流供电系统，提升单位质量供电能力。

复兴号CR400AF型电力动车组

高压系统

采用主动控制受电弓，高压设备外绝缘的雷电冲击耐受电压提升至185 kV，采用整体密闭的高压箱结构，除受电弓外，其余高压部件不暴露于运行环境中，以改善高压系统部件的工作环境，提高系统在不同网高和不同环境下的工作可靠性，实现日常运用的免维护。

车体

根据澳大利亚Industrial Design Alliance公司网站介绍，该公司于2014年承担了CR400BF外形和内饰的设计。中国标准动车组列车采用大型中空铝型材焊接而成的高强度、轻量化车体，统一车体长度为25000 mm，车体最大宽度为3360 mm，车辆高度为4050 mm，空调等设备采取嵌入化设计，实现列车纵断面的平顺化，全新设计流线型车头，进一步降低高速运行时的阻力。设计防撞吸能结构和装置，提高安全防护性能。

涂装

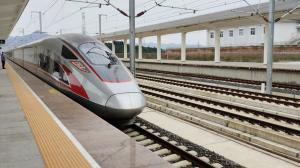

复兴号CR400AF的2列样板车（CR400AF-0207和CR400AF-0208）曾经采用白色底色搭配侧窗上方蓝色线条的涂装，截至2021年，列车全部采用银色底色搭配侧窗前方及下方红色线条的涂装。
