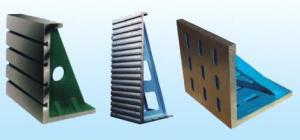

弯板
用途
主要用于零部件的检测和机械加工中的装夹。用于检验工件的90°角，维修设备时检验零部件相关表面的相互垂直度，还常用于钳工划线。并可常用于检验、安装、机床机械的垂直面检查，并能在铸铁平板上检查工件的垂直度，适用于高精度机械和仪器检验和机床之间不垂直度的检查。
材质
一般为HT200-300
使用注意
弯板不要在潮湿、有腐蚀、过高和过低的温度环境下使用和存放。在使用时要先进行弯板的安装调试，然后，把弯板的工作面擦拭干净，在确认没有问题的情况下使用弯板。
规格
一般为150*150*150-500*500*500
精度划分
铸铁弯板铸铁弯板精度可分为：1级、2级、3级。
| 规格 | 测量面对基面垂直度 | 测量面平面度或直线度 | 基面平面度或直线度 | ||||||
| 精度等级 | |||||||||
| 1级 | 2级 | 3级 | 1级 | 2级 | 3级 | 1级 | 2级 | 3级 | |
| 200×200 | 8 | 16 | 30 | 4 | 8 | 16 | 6 | 12 | 24 |
| 300×200 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 300×300 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 400×300 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 400×400 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 500×400 | 28 | 50 | 14 | 28 | 24 | 48 | |||
| 500×500 | 28 | 50 | 14 | 28 | 24 | 48 | |||
| 800×600 | 35 | 60 | 18 | 35 | 28 | 55 |
