共基极放大电路

　　共基极放大电路中，输入信号是由三极管的发射极与基极两端输入的，再由三极管的集电极与基极两端获得输出信号因为基极是共同接地端，所以称为共基极放大电路。

共基极放大电路　　1、输入信号与输出信号同相；

　　2、电压增益高；

　　3、电流增益低（≤1）；

　　4、功率增益高；

　　5、适用于高频电路。

　　共基极放大电路的输入阻抗很小，会使输入信号严重衰减，不适合作为电压放大器。但它的频宽很大，因此通常用来做宽频或高频放大器。在某些场合，共基极放大电路也可以作为“电流缓冲器”（Current Buffer）使用。

共基极电路，是基极作为输入、输出的公共点(交流信号接地点)，输入的是发射极电流，输出的是集电极电流。即输出电流小于输入电流，没有电流放大作用。输入信号是加在正偏的发射结上，电流大，故输入阻抗很低；输出信号是反偏的集电结，阻抗很高。有较大的电压放大倍数。

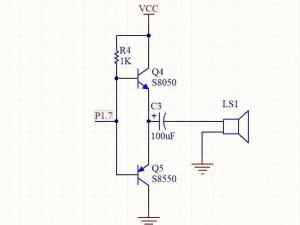

　　共集电极电路，输入信号是加在基极-集电极之间。由于集电结是加的反偏电压，阻抗很高；也可理解是100％、很深的串联电压负反馈，使得输入阻抗极高。输出电流是发射极电流，故输出阻抗是低阻抗。但共基极放大电路不能放大电流，由于频率特性好，常用于宽频带放大器和高频放大器^[1]
